PT-04 — RIPv2 i OSPFv2

Wymagane wcześniejsze laboratoria: PT-03.

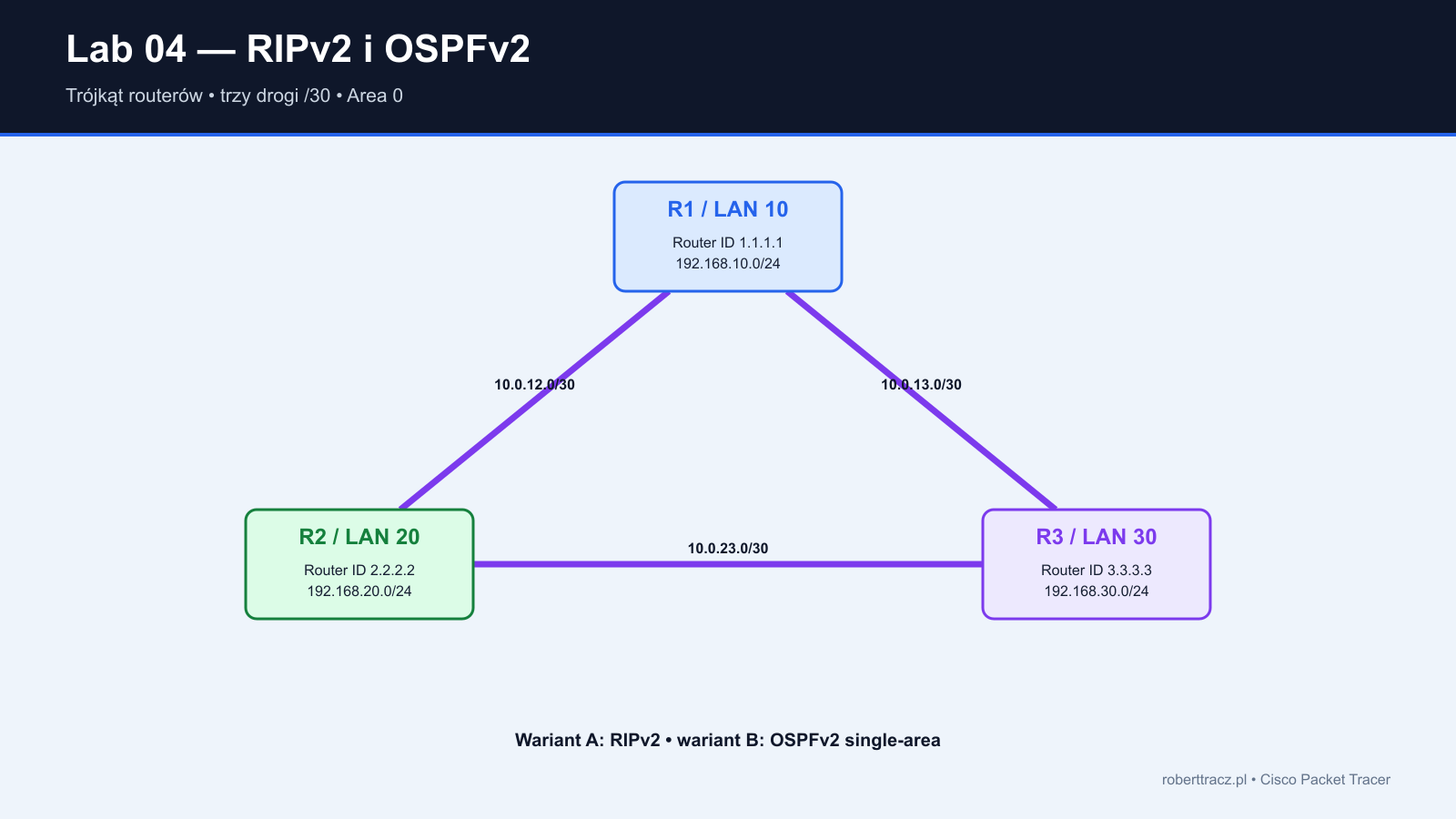

1. Rozbuduj topologię PT-03 o bezpośrednie łącze R1–R3 10.0.13.0/30.
2. Usuń wszystkie trasy statyczne poza tymi, które instrukcja każe zachować.
3. Potwierdź komunikację tylko do sieci connected.
4. Wykonaj wariant RIPv2 i zapisz wyniki.
5. Usuń RIP z każdego routera, wyczyść proces w razie potrzeby i wykonaj wariant OSPF.

Przy pierwszej pracy z IOS rozróżniaj tryb użytkownika Router>, uprzywilejowany Router#, konfigurację globalną Router(config)#, interfejsu Router(config-if)# i protokołu routingu Router(config-router)#.

Dostępność polecenia może zależeć od modelu urządzenia i wersji Packet Tracera. Gdy wariant szczegółowy nie jest rozpoznawany, użyj polecenia ogólnego: show ip ospf interface, show ip route, show running-config albo show standby. Na PC-PT polecenia arp -a, ipconfig /all i tracert także zależą od wersji; alternatywą są zwykłe ipconfig, ping oraz obserwacja ARP, ICMP i kolejnych urządzeń w Simulation Mode.

Router> enable
Router# configure terminal
Router(config)#
Router(config-if)#
Router(config-router)#
Router(config)# end
Router# copy running-config startup-config

! R1
router rip
 version 2
 no auto-summary
 network 10.0.0.0
 network 192.168.10.0
 passive-interface GigabitEthernet0/0

! R2 — analogicznie, LAN 20
router rip
 version 2
 no auto-summary
 network 10.0.0.0
 network 192.168.20.0
 passive-interface GigabitEthernet0/0

! R3 — analogicznie, LAN 30
router rip
 version 2
 no auto-summary
 network 10.0.0.0
 network 192.168.30.0
 passive-interface GigabitEthernet0/0
end
show ip protocols
show ip route rip

! R1
no router rip
router ospf 1
 router-id 1.1.1.1
 network 192.168.10.0 0.0.0.255 area 0
 network 10.0.12.0 0.0.0.3 area 0
 network 10.0.13.0 0.0.0.3 area 0
 passive-interface GigabitEthernet0/0

! R2
no router rip
router ospf 1
 router-id 2.2.2.2
 network 192.168.20.0 0.0.0.255 area 0
 network 10.0.12.0 0.0.0.3 area 0
 network 10.0.23.0 0.0.0.3 area 0
 passive-interface GigabitEthernet0/0

! R3
no router rip
router ospf 1
 router-id 3.3.3.3
 network 192.168.30.0 0.0.0.255 area 0
 network 10.0.13.0 0.0.0.3 area 0
 network 10.0.23.0 0.0.0.3 area 0
 passive-interface GigabitEthernet0/0
end
show ip ospf neighbor
show ip ospf interface brief
show ip route ospf

show ip route
show ip protocols
show ip route 192.168.30.0
show ip ospf database

Rezultaty

• W obu wariantach wszystkie LAN-y są osiągalne.
• RIP wybiera według hop count, OSPF według kosztu.
• Po awarii trasa może chwilowo zniknąć, a czas zależy od protokołu, timerów i symulatora.

Praca w Simulation Mode

1. Filtruj RIP lub OSPF oraz ICMP.
2. Obserwuj okresowe aktualizacje RIP.
3. W OSPF obserwuj Hello i powstanie sąsiedztwa.
4. Uruchom ciągły ping PC1 → PC3.

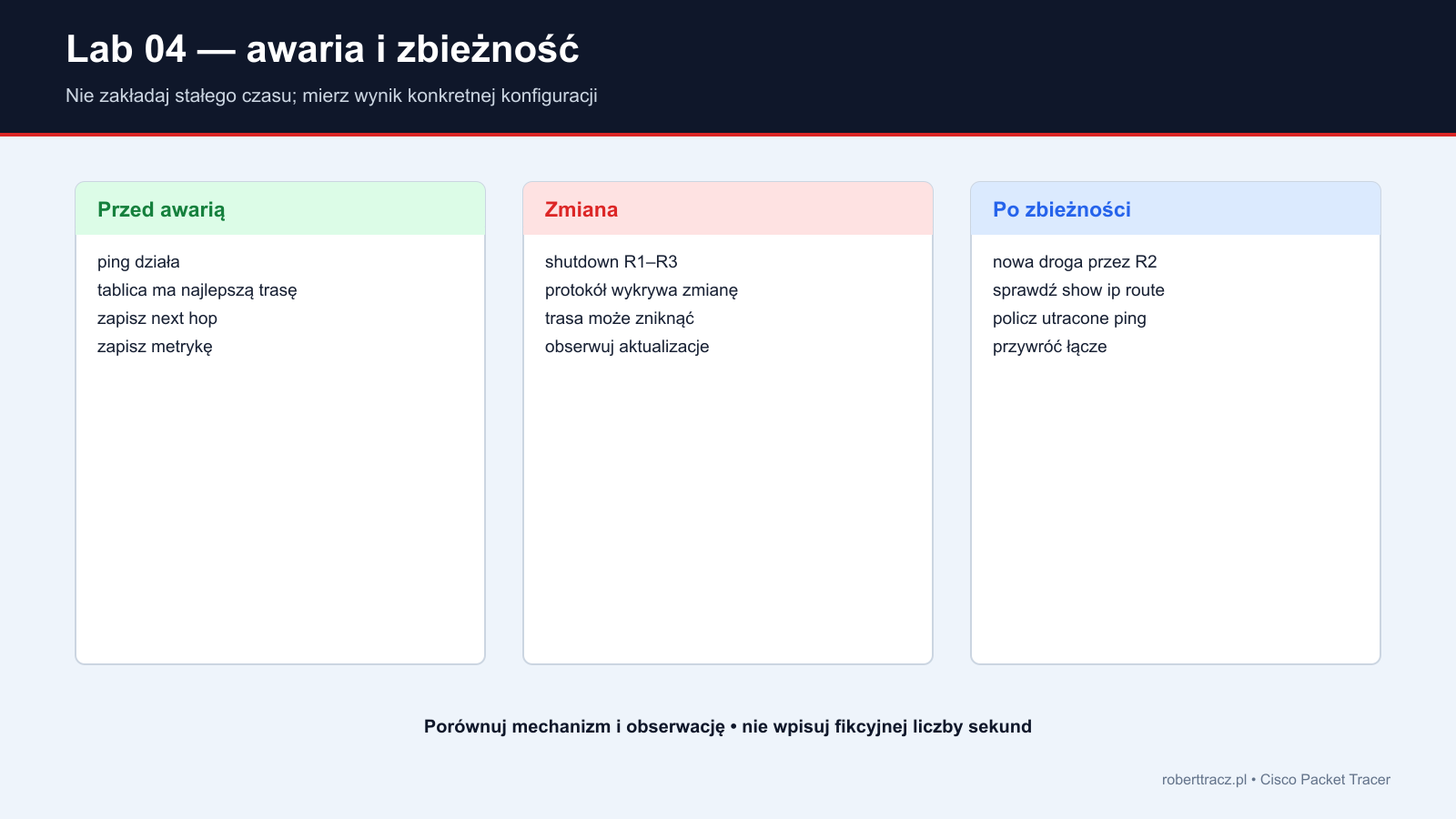

5. Wyłącz łącze R1–R3, obserwuj tablicę i nowy next hop, a następnie przywróć łącze.

Co dzieje się z pakietem?

1. Protokół routingu najpierw buduje wiedzę o sieciach.
2. RIP porównuje liczbę przeskoków; OSPF buduje LSDB i wykonuje SPF.
3. RIB otrzymuje najlepszą trasę danego źródła.
4. Gdy ten sam prefiks pochodzi z różnych źródeł, IOS porównuje AD.
5. Dla pakietu router wybiera najdłuższy pasujący prefiks.

Procedura diagnostyczna

1. Sprawdź adresy i stan łączy.
2. Sprawdź show ip protocols.
3. Dla OSPF sprawdź interfejsy i sąsiadów przed tablicą tras.
4. Porównaj network/wildcard/area po obu stronach.
5. Sprawdź passive-interface.
6. Po korekcie poczekaj na rzeczywistą zbieżność i ponów test.

Zadania samodzielne

• Zapisz next hop do LAN 3 przed i po awarii.
• Porównaj kod źródła, metrykę i AD w show ip route.
• Ustaw jeden interfejs LAN jako passive i uzasadnij decyzję.

Przywrócenie

1. Włącz wyłączone łącze poleceniem no shutdown.
2. Usuń RIP poleceniem no router rip przed wariantem OSPF.
3. Usuń OSPF poleceniem no router ospf 1, gdy wracasz do stanu bazowego.
4. Przywróć unikalne Router ID i właściwe wildcard masks.

Zapis

1. Wykonaj copy running-config startup-config na każdym urządzeniu IOS, jeżeli konfiguracja ma pozostać po restarcie urządzenia.
2. Wybierz File > Save As i zapisz plik pod nazwą zawierającą numer laboratorium oraz nazwisko.
3. Zapisz osobną kopię stanu bazowego przed wprowadzaniem usterek oraz kopię końcową po pełnej weryfikacji.
4. Ponownie otwórz zapisany plik .pkt i wykonaj przynajmniej jeden test kontrolny.

Checklista ukończenia

• RIPv2 działa na trzech routerach.
• RIP usunięto przed OSPF.
• OSPF ma pełne sąsiedztwa.
• Metryka, AD i LPM zostały rozróżnione.
• Awaria i powrót łącza zostały zmierzone.

Pytania kontrolne

1. Dlaczego RIP nie skaluje się jak OSPF?
2. Czym różnią się LSDB i tablica routingu?
3. Kiedy IOS porównuje AD?
4. Dlaczego nie podajemy uniwersalnego czasu zbieżności?

Zadanie domowe lub rozszerzenie

• Dodaj czwarty router w Area 0 i przewidź nowe sąsiedztwa.
• Zaproponuj test, który odróżni brak sąsiedztwa OSPF od braku trasy do LAN.

Kryteria zaliczenia

• Topologia i adresacja są zgodne z tabelami, bez nakładających się podsieci.
• Konfiguracja jest zapisana, a polecenia weryfikacyjne potwierdzają oczekiwany stan.
• Student potrafi wskazać przyczynę co najmniej dwóch usterek na podstawie objawów.
• Raport zawiera wyniki testów, wnioski i nazwy użytych poleceń, a nie wyłącznie zrzuty ekranu.

Pliki zawierają plan, checklistę i konfiguracje zgodne z tą stroną. Plików .pkt nie udajemy: topologię należy zbudować i zapisać ręcznie w Packet Tracerze.
