PT-03 — Routing statyczny

Sieci

Połącz trzy sieci LAN przez trzy routery i zbuduj kompletną drogę w obu kierunkach przy użyciu tras statycznych.

początkujący+90–120 minCisco Packet Tracerstatic routedefault routeLPM

Cele edukacyjne

Co wykonasz w tym laboratorium

  • Rozpoznać trasy connected i static.
  • Skonfigurować next hop i trasę powrotną.
  • Porównać pełne trasy z default route.
  • Zdiagnozować błędny next hop i maskę.

Wymagania wstępne

  • Aktualna wspierana wersja Cisco Packet Tracer z oficjalnej strony Cisco; instrukcje przygotowano dla linii 8.x.
  • Umiejętność rozpoznania adresu IPv4, maski i bramy domyślnej.
  • Własny katalog roboczy oraz notatnik do zapisania wyników i usterek.

Zalecana wersja: aktualna wspierana wersja dostępna na oficjalnej stronie Cisco; instrukcje przygotowano dla linii 8.x. Nazwy portów i dostępność części poleceń mogą zależeć od modelu i wersji symulatora.

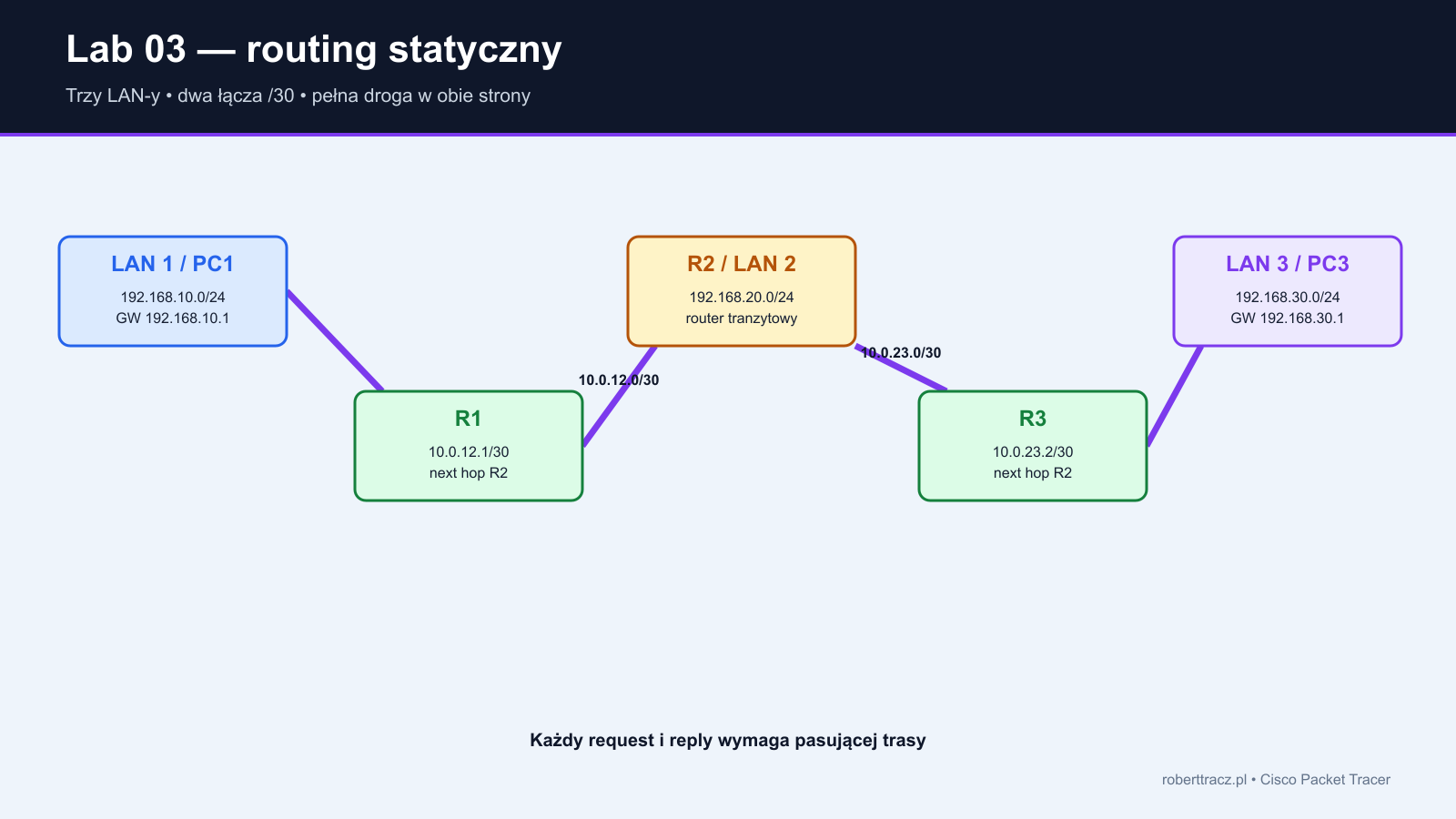

Projekt

Urządzenia, połączenia i plan adresacji

R2 jest routerem tranzytowym pomiędzy LAN 1 i LAN 3.
Urządzenia PT-03
NazwaModelRola
R1/R2/R3Cisco 2911routing
SW1/SW2/SW3Cisco 2960LAN
PC1/PC2/PC3PC-PThosty
Połączenia PT-03
ŁączeInterfejs AInterfejs BSieć
LAN R1R1 G0/0PC1 przez SW1192.168.10.0/24
R1–R2R1 G0/1R2 G0/110.0.12.0/30
LAN R2R2 G0/0PC2 przez SW2192.168.20.0/24
R2–R3R2 G0/2R3 G0/110.0.23.0/30
LAN R3R3 G0/0PC3 przez SW3192.168.30.0/24
Plan adresacji PT-03
InterfejsIPv4MaskaOpis
R1 G0/0192.168.10.1/24LAN 1
R1 G0/110.0.12.1/30R1–R2
R2 G0/0192.168.20.1/24LAN 2
R2 G0/110.0.12.2/30R1–R2
R2 G0/210.0.23.1/30R2–R3
R3 G0/0192.168.30.1/24LAN 3
R3 G0/110.0.23.2/30R2–R3

Wymagane wcześniejsze laboratoria: PT-01.

Krok po kroku

Zbuduj topologię

  1. Zbuduj liniową topologię R1–R2–R3 z jednym LAN-em przy każdym routerze.
  2. Skonfiguruj wszystkie interfejsy według planu i wykonaj no shutdown.
  3. Nadaj PC adresy .10/24 i bramy .1 w odpowiednich LAN-ach.
  4. Potwierdź wszystkie sieci connected przed dodaniem tras.
  5. Dodaj trasy statyczne od brzegu do brzegu oraz drogi powrotne.

Cisco IOS

Skonfiguruj urządzenia

Przy pierwszej pracy z IOS rozróżniaj tryb użytkownika Router>, uprzywilejowany Router#, konfigurację globalną Router(config)#, interfejsu Router(config-if)# i protokołu routingu Router(config-router)#.

Dostępność polecenia może zależeć od modelu urządzenia i wersji Packet Tracera. Gdy wariant szczegółowy nie jest rozpoznawany, użyj polecenia ogólnego: show ip ospf interface, show ip route, show running-config albo show standby. Na PC-PT polecenia arp -a, ipconfig /all i tracert także zależą od wersji; alternatywą są zwykłe ipconfig, ping oraz obserwacja ARP, ICMP i kolejnych urządzeń w Simulation Mode.

Router> enable
Router# configure terminal
Router(config)#
Router(config-if)#
Router(config-router)#
Router(config)# end
Router# copy running-config startup-config

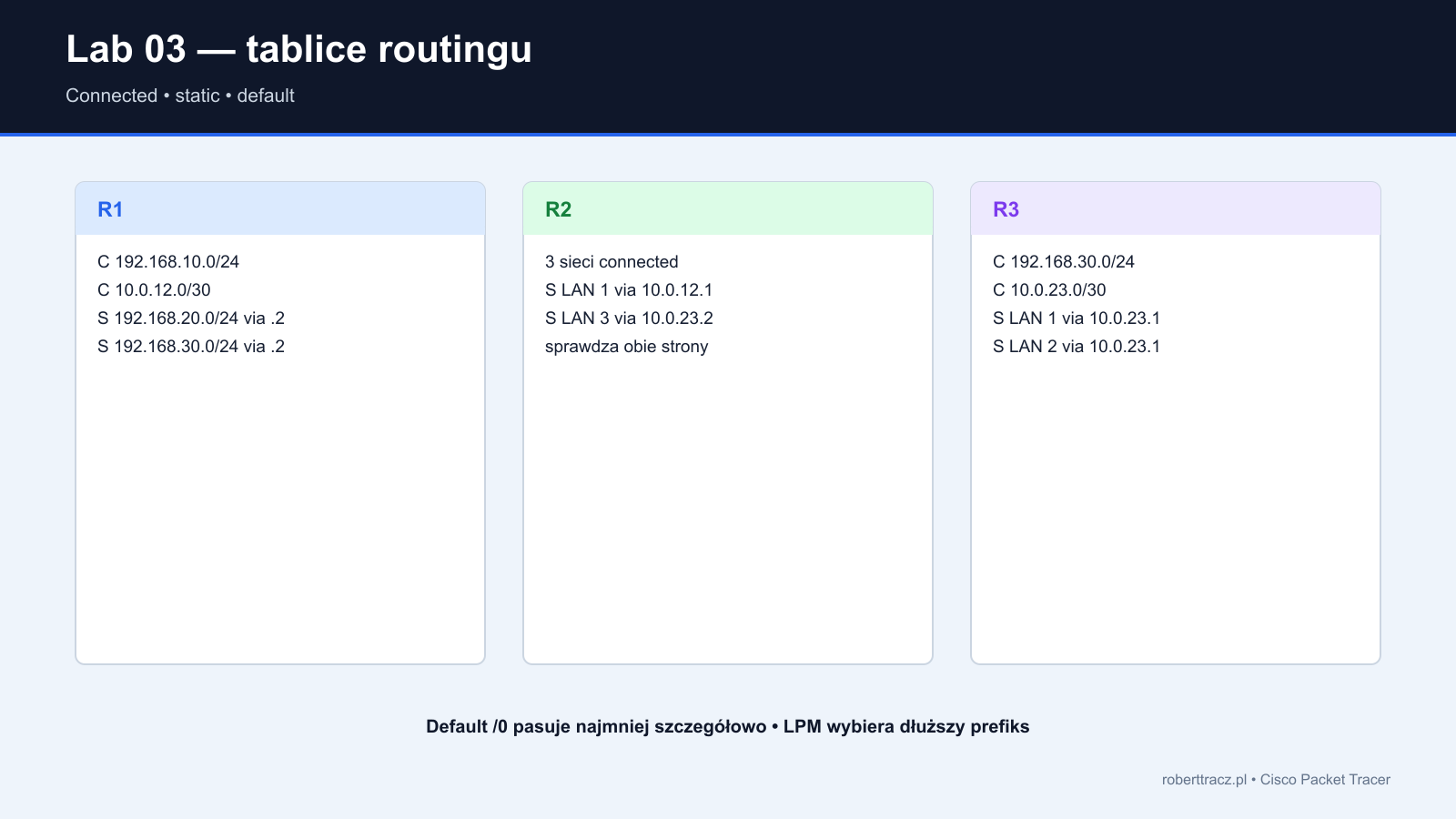

Pełne trasy statyczne

Każdy router musi znać sieci, które nie są bezpośrednio podłączone.

R1(config)# ip route 192.168.20.0 255.255.255.0 10.0.12.2
R1(config)# ip route 192.168.30.0 255.255.255.0 10.0.12.2

R2(config)# ip route 192.168.10.0 255.255.255.0 10.0.12.1
R2(config)# ip route 192.168.30.0 255.255.255.0 10.0.23.2

R3(config)# ip route 192.168.10.0 255.255.255.0 10.0.23.1
R3(config)# ip route 192.168.20.0 255.255.255.0 10.0.23.1

Wariant z trasami domyślnymi

Routery brzegowe mają jedną drogę na zewnątrz, więc mogą użyć default route; R2 zachowuje trasy do LAN-ów.

R1(config)# ip route 0.0.0.0 0.0.0.0 10.0.12.2
R3(config)# ip route 0.0.0.0 0.0.0.0 10.0.23.1
R2(config)# ip route 192.168.10.0 255.255.255.0 10.0.12.1
R2(config)# ip route 192.168.30.0 255.255.255.0 10.0.23.2
Każdy router potrzebuje trasy do celu i sieci odpowiedzi.

Oczekiwany wynik

Zweryfikuj konfigurację

Weryfikacja PT-03
PolecenieOczekiwany wynikZnaczenie
show ip routeC i S dla właściwych sieciźródła tras
show ip route statictylko trasy Skontrola konfiguracji
ping 192.168.30.10odpowiedź z PC1droga i powrót działają
tracert 192.168.30.10 na PC1R1, R2, R3/hostkolejne hopy; na IOS odpowiednikiem jest traceroute
show running-config | include ip routezgodne next hopkontrola składni

Rezultaty

  • Każdy PC osiąga pozostałe dwa LAN-y.
  • R1 i R3 przekazują ruch przez R2.
  • Usunięcie jednej trasy powrotnej powoduje asymetryczny objaw braku odpowiedzi.

Obserwacja protokołów

Simulation Mode i droga pakietu

Praca w Simulation Mode

  1. Filtruj ARP i ICMP.
  2. Wyślij ping PC1 → PC3.
  3. Obserwuj nowe ramki na każdym segmencie i stały destination IP.
  4. Sprawdź zmniejszanie TTL na routerach.
  5. Usuń trasę powrotną R3 i porównaj miejsce zatrzymania odpowiedzi.

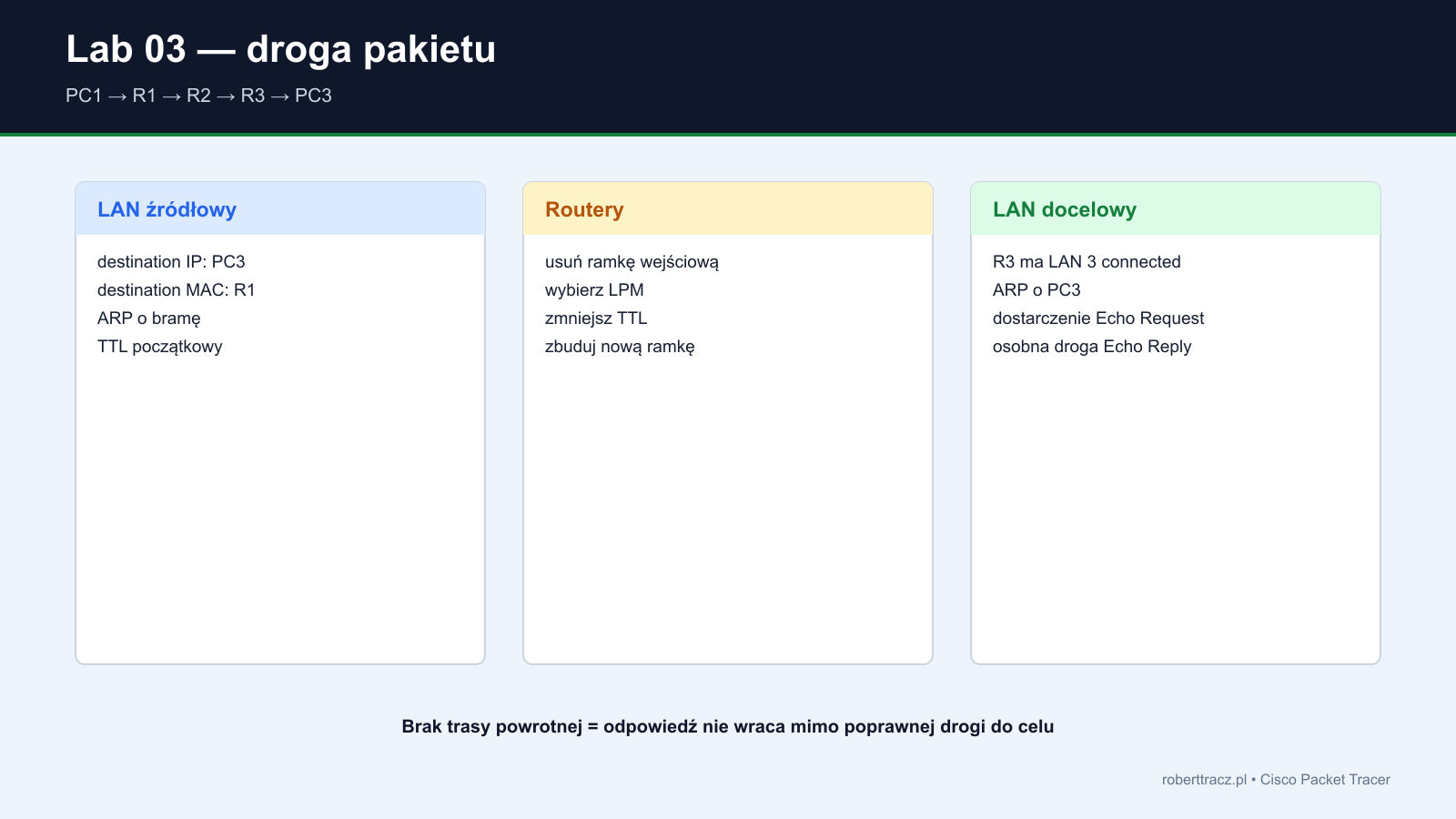

Co dzieje się z pakietem?

  1. PC1 wysyła ramkę do bramy R1.
  2. R1 wybiera statyczną trasę przez 10.0.12.2.
  3. R2 wybiera trasę przez 10.0.23.2.
  4. R3 ma 192.168.30.0/24 jako connected i dostarcza ruch do PC3.
  5. Echo Reply wymaga osobnej, poprawnej drogi do 192.168.10.0/24.
Nagłówek warstwy drugiej zmienia się na każdym łączu.

Kontrolowane awarie

Diagnostyka i zadania samodzielne

Kontrolowane usterki PT-03
UsterkaObjawPolecenieNaprawa
Błędny next hoptrasa nieaktywna lub zły kierunekshow ip routepopraw adres sąsiada
Zła maska celuczęść adresów nie pasujeshow runprzywróć /24
Brak trasy powrotnejrequest dochodzi, reply nieSimulation/traceroutedodaj trasę zwrotną
shutdown łączaconnected i zależne S znikająshow ip int briefno shutdown
Zła brama PChost nie wychodzi z LANipconfigustaw .1

Procedura diagnostyczna

  1. Sprawdź interfejsy i sieci connected.
  2. Porównaj destination prefix, maskę i next hop każdej trasy.
  3. Wykonaj ping hop po hopie.
  4. Użyj traceroute i Simulation Mode.
  5. Sprawdź drogę powrotną na każdym routerze.
  6. Po naprawie przetestuj wszystkie trzy pary LAN.

Zadania samodzielne

  • Zastąp pełne trasy R1 i R3 trasami domyślnymi.
  • Dodaj floating static route tylko jako wariant teoretyczny z alternatywnym łączem.
  • Wyjaśnij różnicę między AD trasy statycznej a LPM.

Bezpieczna praca

Rollback i zapis projektu

Przed awarią zapisz stan bazowy. Cofaj tylko zmianę wprowadzoną w danym scenariuszu i ponownie wykonuj pełną walidację.

Przywrócenie

  1. Usuń wadliwą trasę poleceniem no ip route z identycznymi parametrami.
  2. Przywróć właściwe trasy z planu.
  3. Włącz wyłączone interfejsy.
  4. Przywróć poprawne bramy hostów i powtórz ping w obu kierunkach.

Zapis

  1. Wykonaj copy running-config startup-config na każdym urządzeniu IOS, jeżeli konfiguracja ma pozostać po restarcie urządzenia.
  2. Wybierz File > Save As i zapisz plik pod nazwą zawierającą numer laboratorium oraz nazwisko.
  3. Zapisz osobną kopię stanu bazowego przed wprowadzaniem usterek oraz kopię końcową po pełnej weryfikacji.
  4. Ponownie otwórz zapisany plik .pkt i wykonaj przynajmniej jeden test kontrolny.

Oddanie pracy

Checklista, pytania i kryteria

Checklista ukończenia

  • Wszystkie interfejsy są up/up.
  • Trasy connected i static są poprawne.
  • Każdy LAN osiąga pozostałe.
  • Traceroute odpowiada topologii.
  • Drogi powrotne zostały udokumentowane.

Pytania kontrolne

  1. Dlaczego sama trasa w R1 nie wystarcza?
  2. Kiedy default route jest sensowna?
  3. Co wybiera LPM?
  4. Jak rozpoznać trasę statyczną w show ip route?

Zadanie domowe lub rozszerzenie

  • Narysuj tablicę routingu każdego routera bez uruchamiania symulatora.
  • Zaproponuj alternatywne łącze i floating static route z wyższym AD.

Kryteria zaliczenia

  • Topologia i adresacja są zgodne z tabelami, bez nakładających się podsieci.
  • Konfiguracja jest zapisana, a polecenia weryfikacyjne potwierdzają oczekiwany stan.
  • Student potrafi wskazać przyczynę co najmniej dwóch usterek na podstawie objawów.
  • Raport zawiera wyniki testów, wnioski i nazwy użytych poleceń, a nie wyłącznie zrzuty ekranu.
