Okablowanie miedziane: zakończenia i pomiary

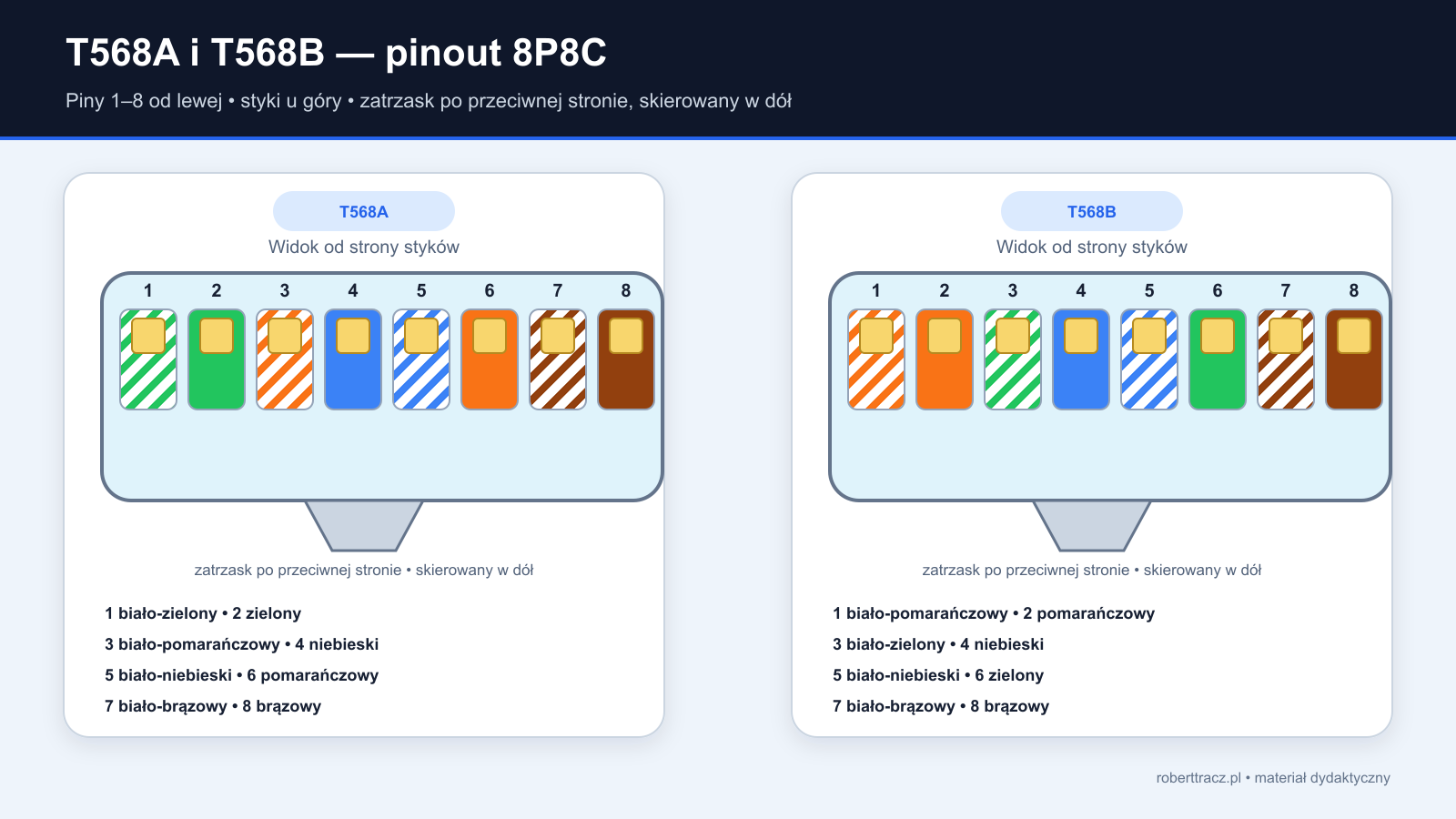

T568A i T568B są schematami przypisania par do pinów, a nie kategoriami przewodu. Złącze potocznie nazywane RJ45 jest w tym zastosowaniu modularnym interfejsem 8P8C: osiem pozycji i osiem styków.

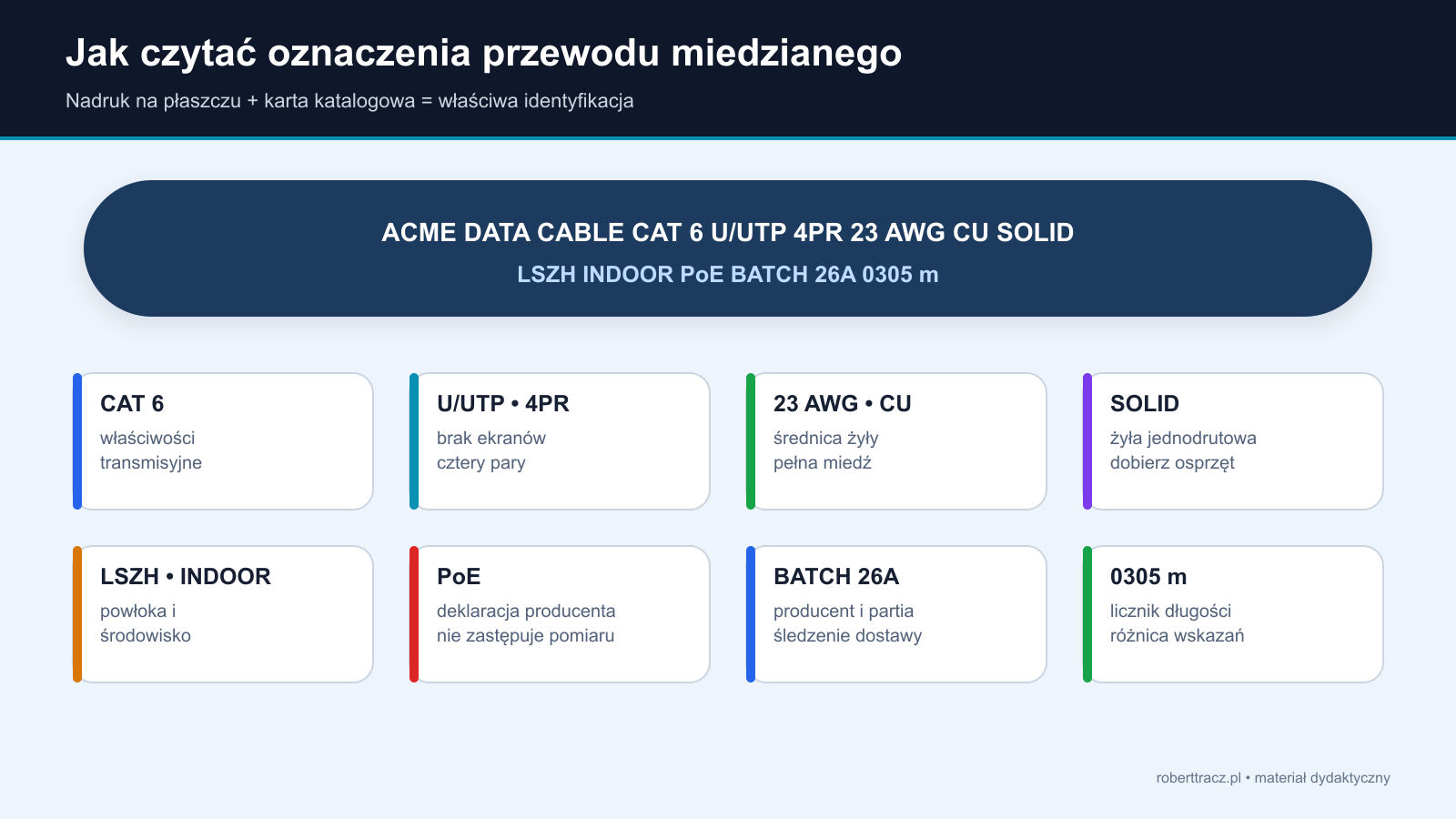

Cat 5e, Cat 6 i Cat 6A opisują wymagania transmisyjne. Oznaczenia U/UTP, F/UTP, U/FTP i S/FTP opisują konstrukcję ekranowania. Kabel instalacyjny z jednodrutowymi żyłami oraz patchcord z linki wymagają osprzętu, którego producent wyraźnie dopuszcza dany typ żyły i zakres AWG.

Aktualnym punktem odniesienia w rodzinie amerykańskiej jest ANSI/TIA-568.2-E, opublikowana przez TIA w listopadzie 2024 r. Ta strona parafrazuje publiczne informacje i nie reprodukuje płatnej normy.

• T568A–T568A i T568B–T568B tworzą przewód prosty.
• T568A–T568B tworzy przewód krosowany.
• W typowym łączu stałym oba końce kończy się według tego samego schematu.
• Auto MDI-X nie usprawiedliwia przypadkowego mieszania schematów.
• W obiekcie stosuj konsekwentnie schemat wskazany w dokumentacji.

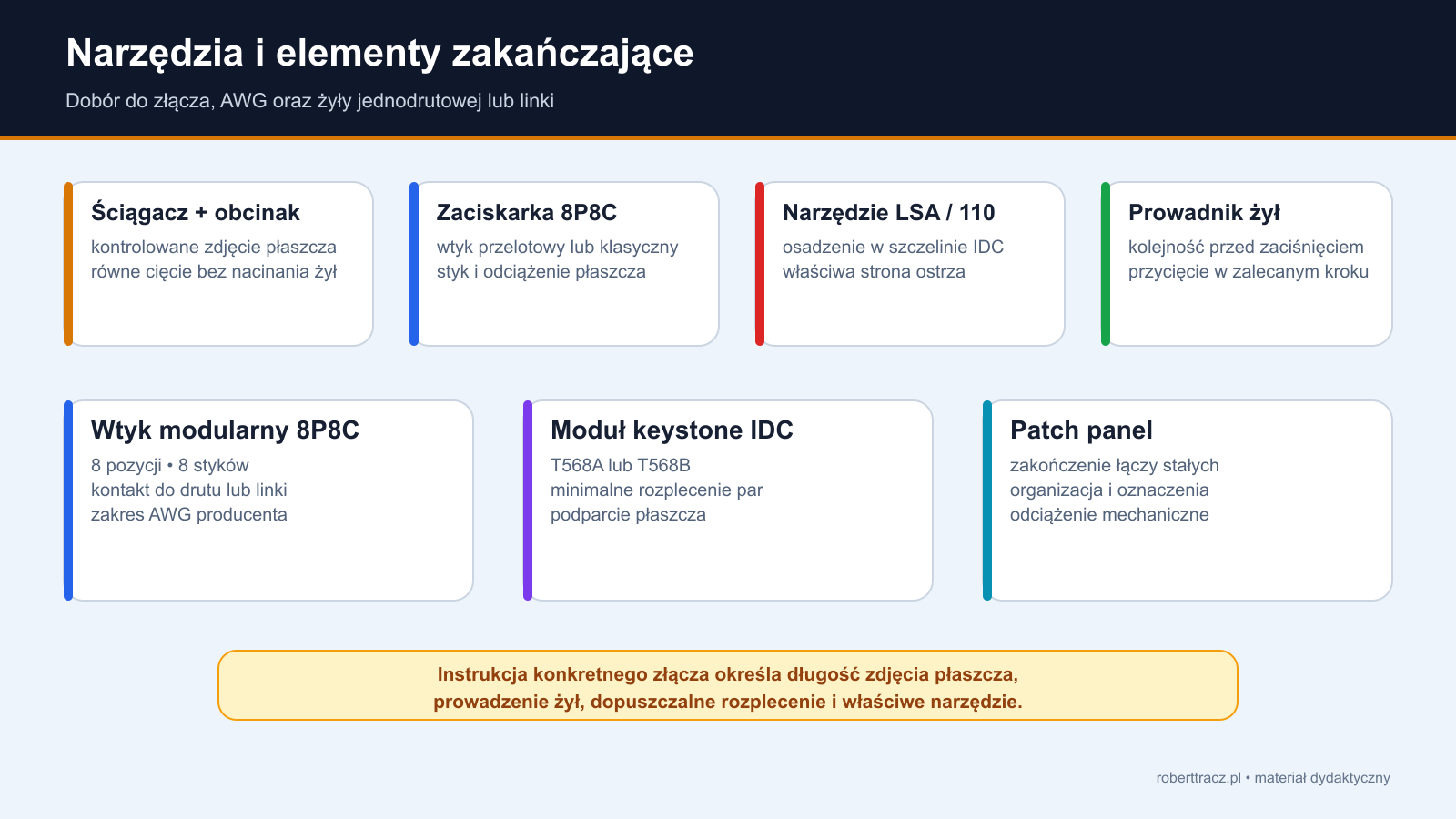

Układ nadrukowany na module keystone może wyglądać inaczej niż kolejność pinów od frontu, ponieważ płytka wewnątrz modułu prowadzi styki do zacisków IDC. Zawsze korzystaj z oznaczeń i instrukcji konkretnego modułu.

Zgodność kabla, modułu, panelu, wtyku i patchcordu sprawdzaj jako system. Zwróć uwagę na zakres średnicy izolowanej żyły, całkowitą średnicę kabla, typ kontaktu do drutu lub linki i zasady zakończenia ekranu.

Uszkodzenie płaszcza, zbyt mały promień gięcia, zgniecenie lub opaska zaciśnięta zbyt mocno mogą lokalnie zmienić geometrię kabla. Prosty tester może tego nie zauważyć, podczas gdy pomiar częstotliwościowy ujawni odbicia, przesłuch lub nadmierne tłumienie.

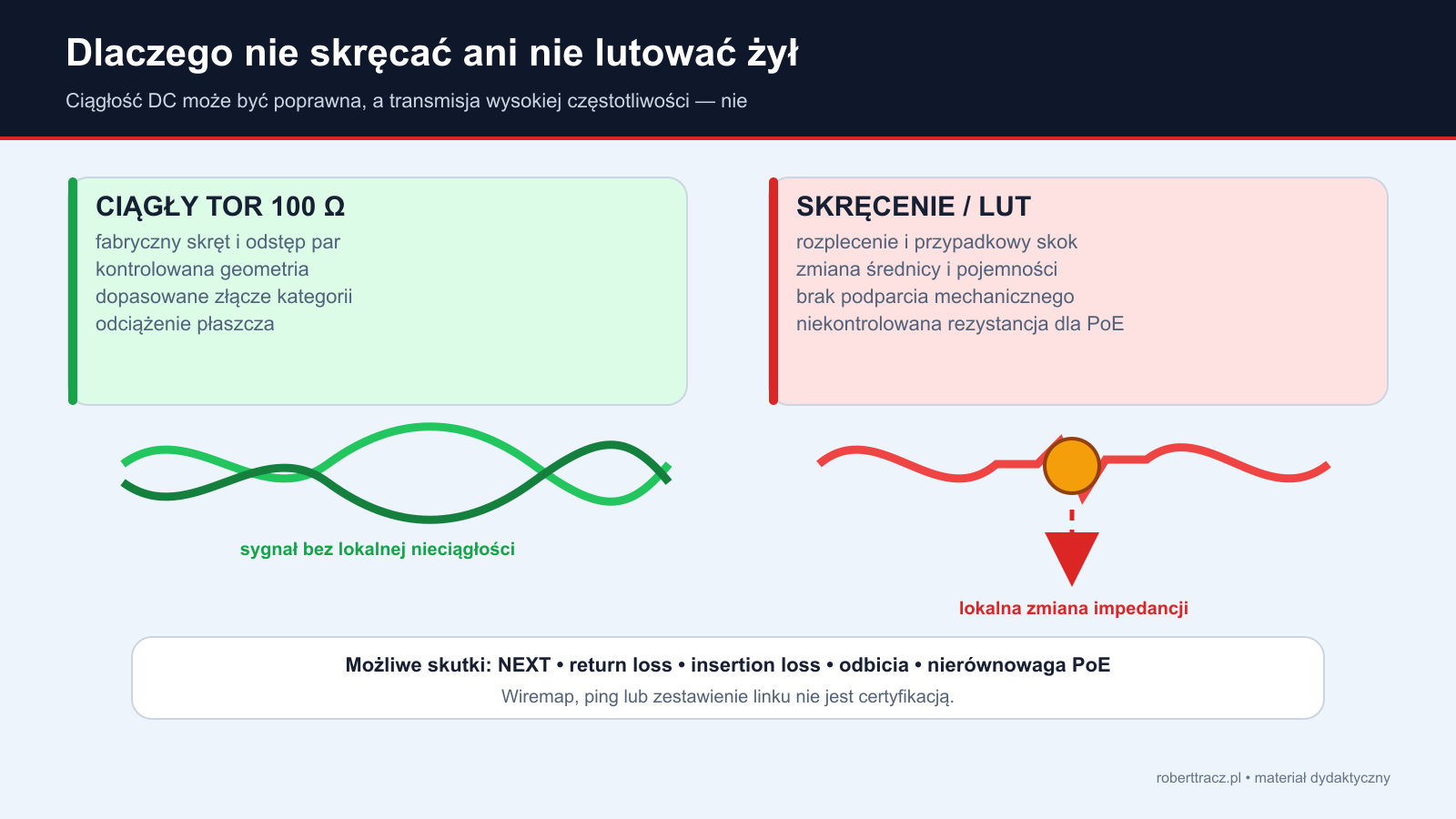

Skrętka jest symetryczną linią transmisyjną o kontrolowanej impedancji około 100 Ω. Geometria, odstęp i odmienny skok skrętu par ograniczają emisję oraz przesłuchy. Ręczne skręcenie odsłoniętych żył nie odtwarza tej fabrycznej geometrii.

• Rozplecenie par zwiększa NEXT i obniża odporność na zakłócenia.
• Nieregularne połączenie zmienia impedancję, powoduje odbicia i pogarsza return loss.
• Dodatkowy punkt połączenia zwiększa insertion loss.
• Kropla lutu zmienia średnicę, pojemność, odstęp i sztywność przewodników.
• Ogrzewanie może uszkodzić izolację, a lut zwykle nie daje właściwego odciążenia mechanicznego.
• Przy PoE niekontrolowane połączenie może zwiększyć nierównowagę rezystancji i lokalne nagrzewanie.

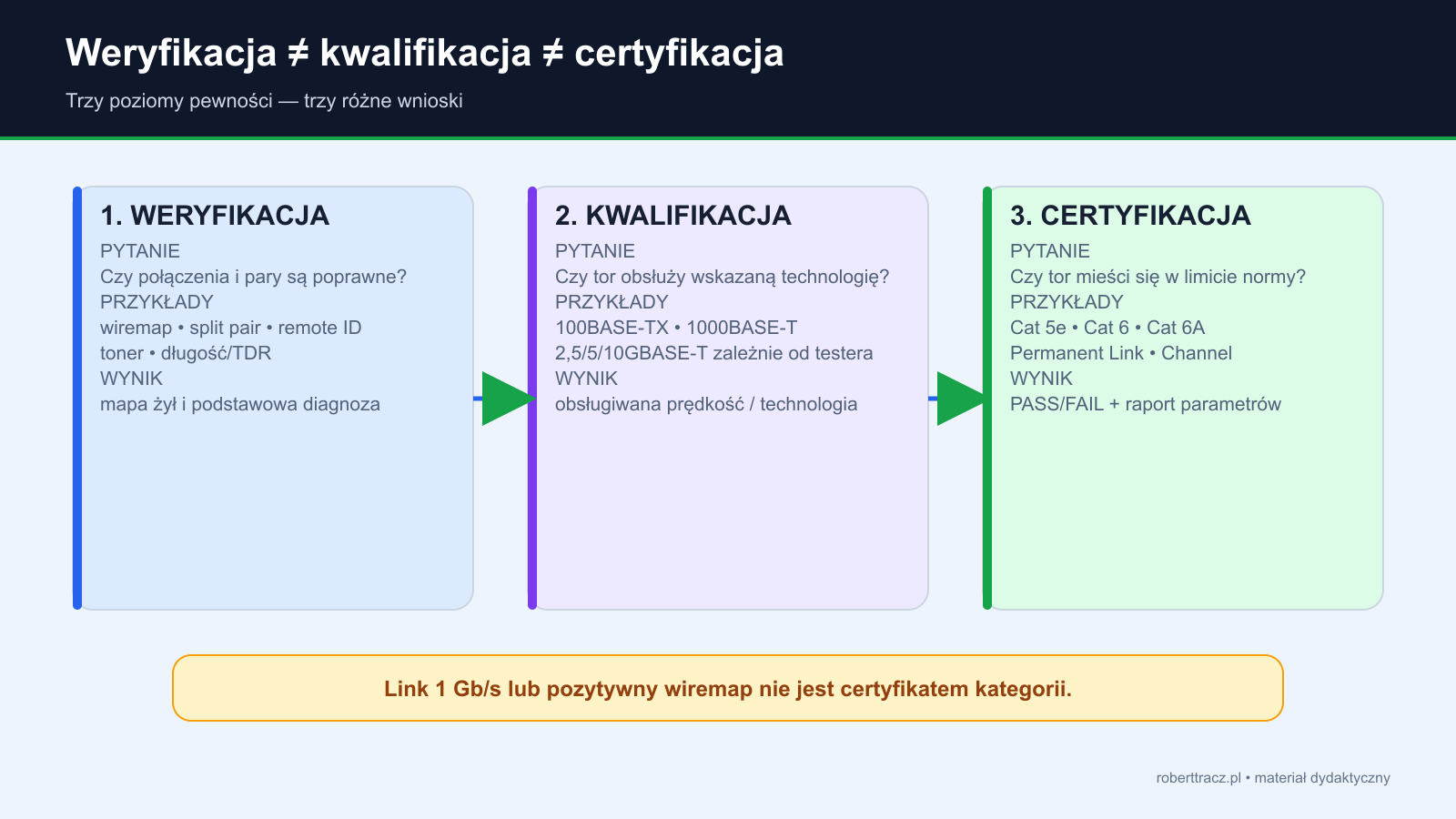

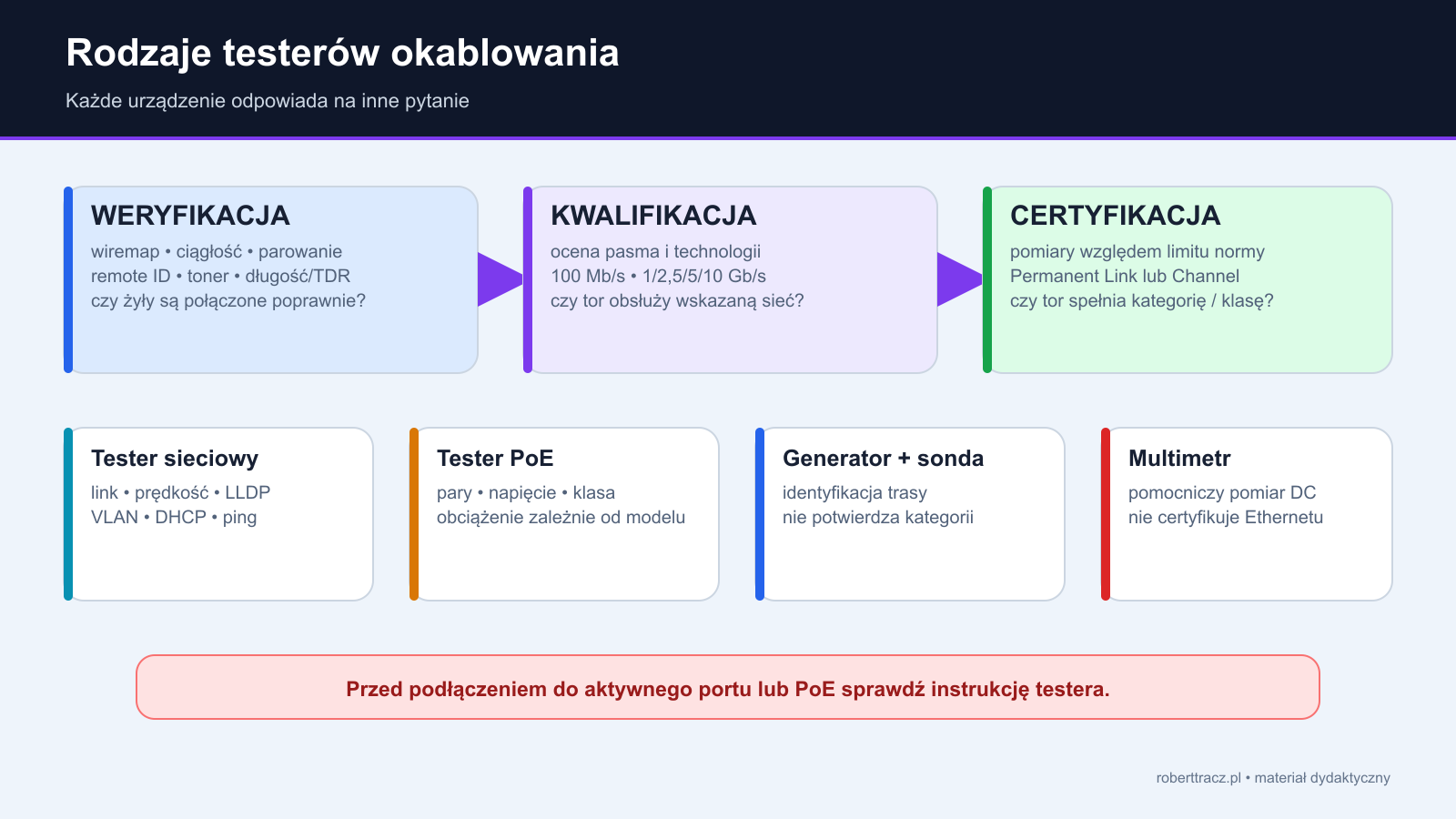

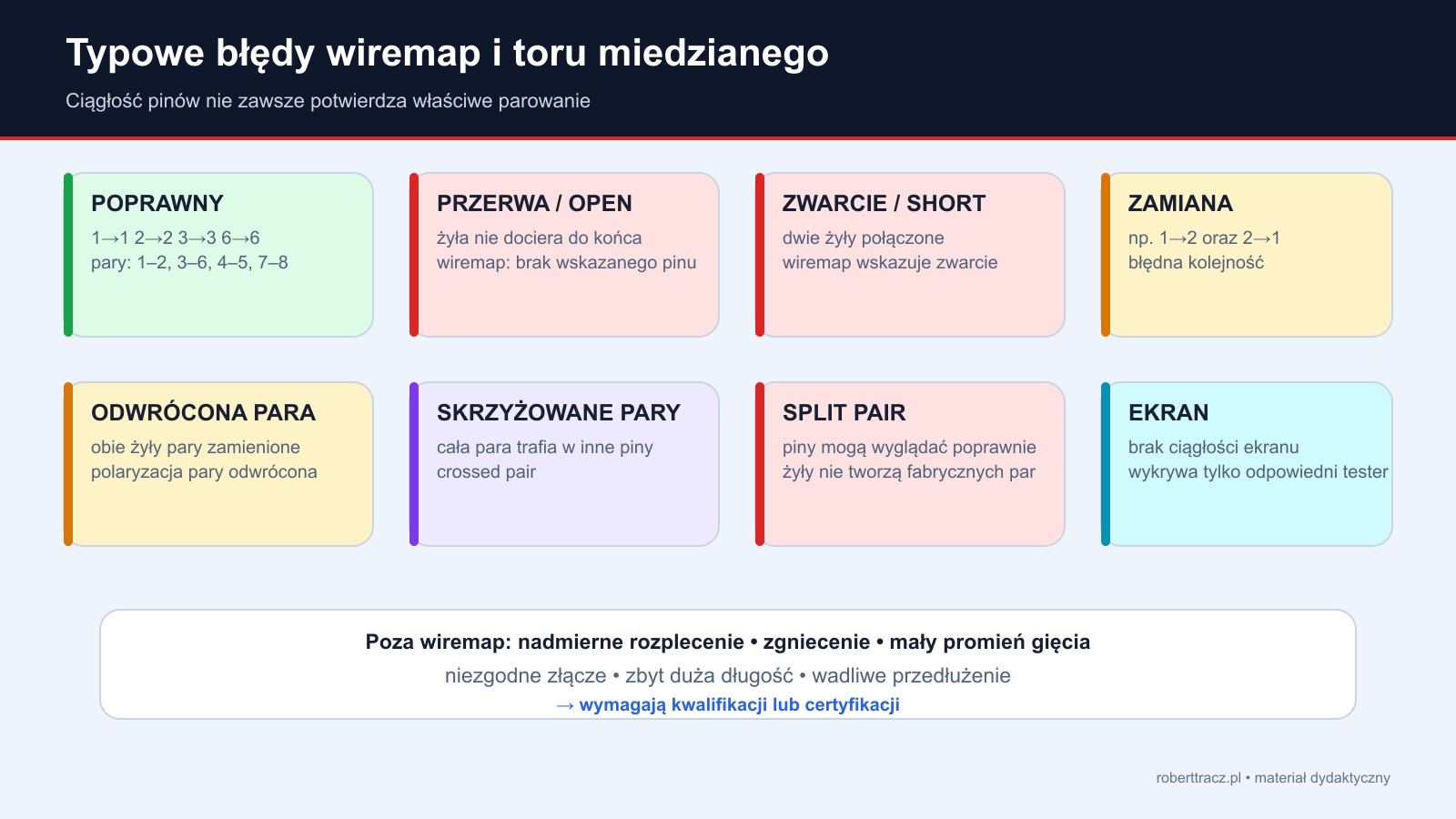

• Wiremap, ping lub link 1 Gb/s nie są certyfikacją i mogą nie ujawnić problemu widocznego przy wyższej częstotliwości, długości lub obciążeniu PoE.
• Przypadkowe połączenie nie ma potwierdzonej kategorii i może wykluczyć gwarancję systemową.

Nie należy skręcać odsłoniętych żył ze sobą ani wykonywać lutowanych połączeń w certyfikowanym łączu strukturalnym. Nie oznacza to, że każde takie połączenie zawsze uniemożliwi transmisję; oznacza, że metoda jest niekontrolowana i nie jest zgodnym sposobem budowy certyfikowanej instalacji. Pojedynczy pozytywny pomiar nie zmienia jej w metodę zalecaną.

Kontrola przed wyborem łącznika

• zgodność kategorii
• drut lub linka
• zakres AWG
• ciągłość ekranowania i uziemienie
• zachowanie skrętu par
• zgodność z PoE
• odciążenie i ochrona mechaniczna
• dostępność punktu do kontroli
• ponowny pomiar całego łącza

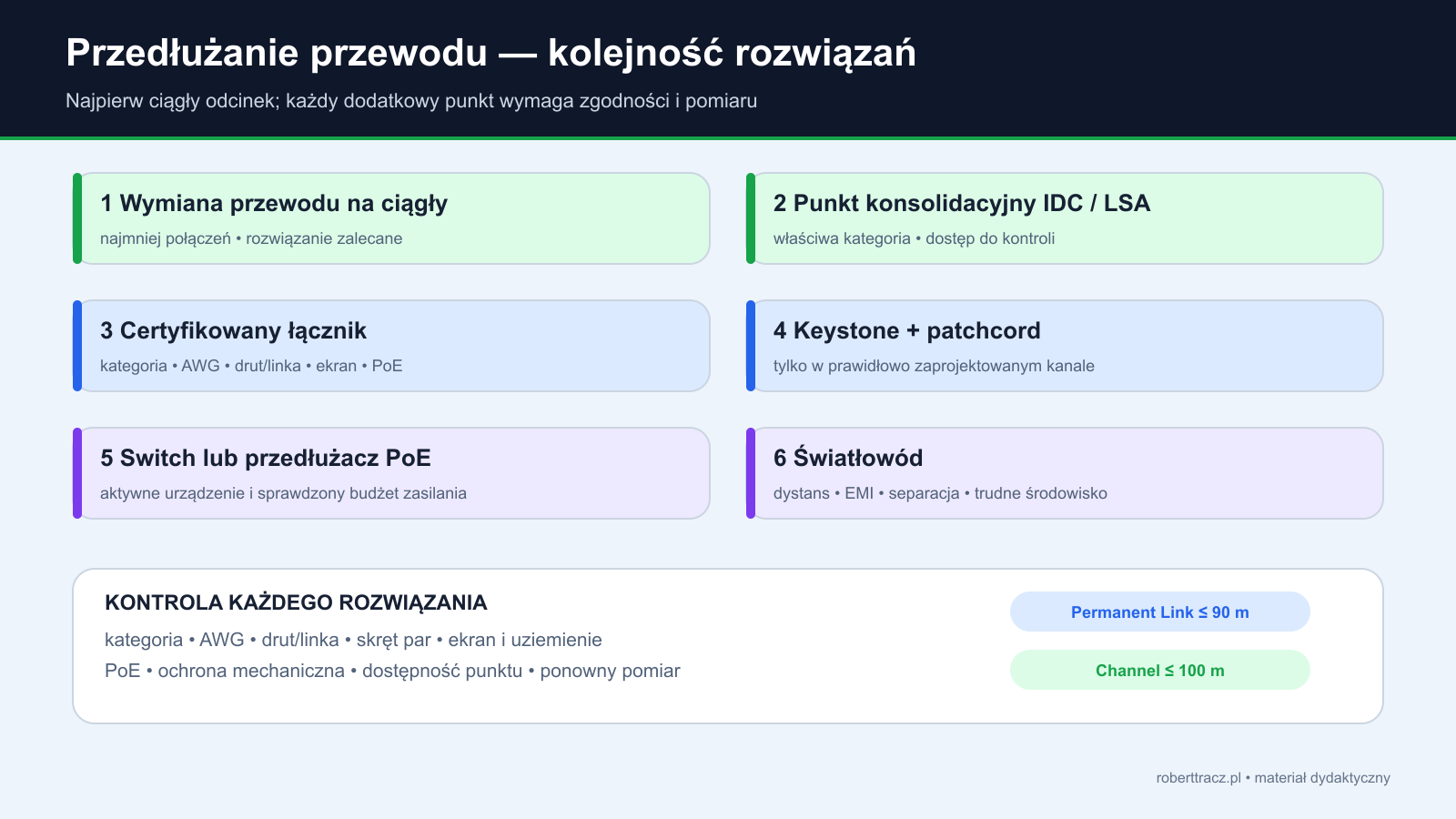

Łącze stałe ma do 90 m, a kanał wraz z przewodami krosowymi do 100 m. Pasywne przedłużenie nie zwiększa tych limitów. Po ich przekroczeniu potrzebne jest aktywne urządzenie albo inne medium. Pasywny rozdzielacz par nie tworzy dwóch niezależnych, pełnowartościowych połączeń Ethernet.

Do pomiaru dobierz właściwy limit oraz adapter: Permanent Link dla stałej części instalacji albo Channel dla kompletnego kanału z przewodami krosowymi. Raport powinien identyfikować tor, limit, adaptery, urządzenie, datę kalibracji i wynik każdej strony pomiaru.

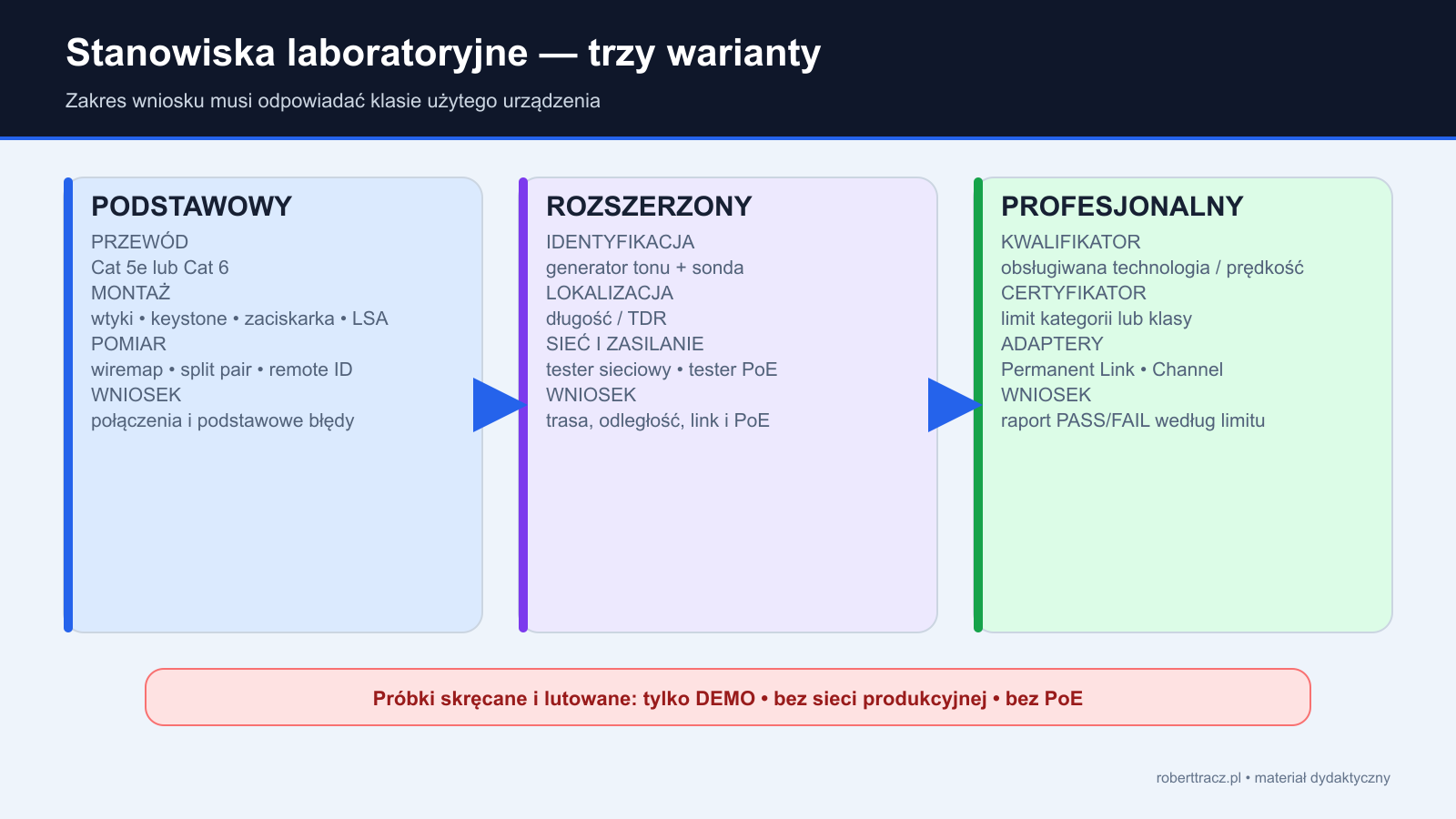

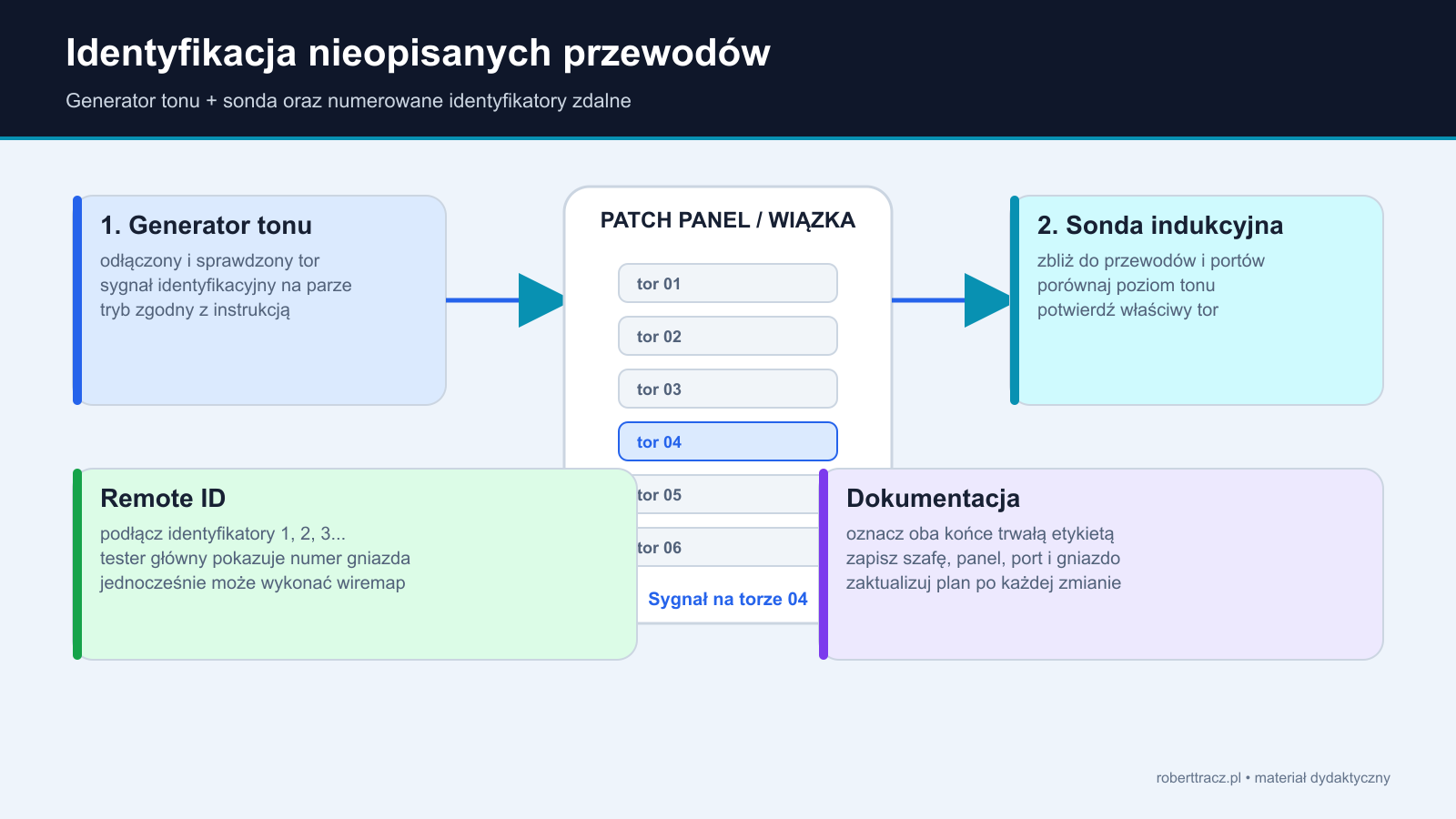

Osobne ćwiczenie prowadzi przez wykonanie T568A/T568B, keystone, wiremap, identyfikację torów, split pair, TDR, kwalifikację, PoE i certyfikację w trzech wariantach sprzętowych.

• TIA — publikacja ANSI/TIA-568.2-E
• Fluke Networks — T568A i T568B
• Fluke Networks — rodzaje testerów
• Fluke Networks — diagnostyka NEXT
• Fluke Networks — return loss
• Fluke Networks — Permanent Link i Channel
• Leviton — przykład komponentu punktu konsolidacyjnego

Przed wykonaniem instalacji sprawdź aktualne wydania norm, dokumentację projektową, wymagania prawne obiektu i instrukcje producentów wszystkich komponentów oraz przyrządów.
