Chronologia mediów

Od magistrali do współczesnej sieci

1. Koncentryk i Ethernet magistralowy

10BASE5 używał grubego kabla koncentrycznego i segmentów do 500 m, a 10BASE2 cieńszego kabla z BNC, trójnikami przy kartach oraz terminatorami 50 Ω na obu końcach magistrali; segment miał do 185 m. Wspólne medium, trudna lokalizacja przerwy i wpływ jednego wadliwego złącza na cały segment wyparły tę architekturę z nowych LAN-ów.

2. Linia telefoniczna i xDSL

ADSL, ADSL2+ i VDSL2 wykorzystują miedzianą parę abonencką. Modem klienta współpracuje z DSLAM-em operatora, a splitter rozdziela pasmo telefoniczne i DSL tam, gdzie jest wymagany. Tłumienie, przesłuchy, jakość złączy i przede wszystkim długość linii ograniczają osiągalną synchronizację; VDSL2 oferuje większe szybkości na krótszych odcinkach.

3. Skrętka Ethernet i okablowanie strukturalne

Rozwój Cat5, Cat5e, Cat6 i Cat6A wspierał kolejno 10BASE-T, 100BASE-TX, 1000BASE-T, 2.5GBASE-T, 5GBASE-T i 10GBASE-T. Typowy kanał obejmuje patchcordy, gniazdo, tor stały do 90 m, patch panel i połączenie do switcha; długość kanału wynosi do 100 m, jeżeli standard aplikacji i projekt nie stanowią inaczej. Te same pary mogą przenosić zasilanie PoE.

4. Światłowód

Włókna jednomodowe OS1/OS2 służą głównie długim łączom budynkowym, kampusowym i operatorskim. Wielomodowe OM1–OM5 są używane w budynkach i centrach danych, a rzeczywisty zasięg zależy od klasy włókna, szybkości i modułu optycznego. LC jest powszechne przy modułach SFP, SFP+ i QSFP, SC pozostaje częste w przełącznicach i sieciach dostępowych; zgodność wymaga także właściwej długości fali, budżetu mocy i polaryzacji.

5. Wi-Fi

Radio zapewnia mobilność, ale jest współdzielonym medium: klienci konkurują o airtime, a jakość zależy od kanału, pasma, zakłóceń, przeszkód i projektu rozmieszczenia AP.

07

Budowa przewodu koncentrycznego

Przewód koncentryczny składa się z żyły środkowej, dielektryka, ekranu z folii i oplotu oraz powłoki zewnętrznej. Niektóre konstrukcje mają dodatkowy ekran. Kabel elastyczny i hardline różnią się wykonaniem ekranu oraz własnościami mechanicznymi.

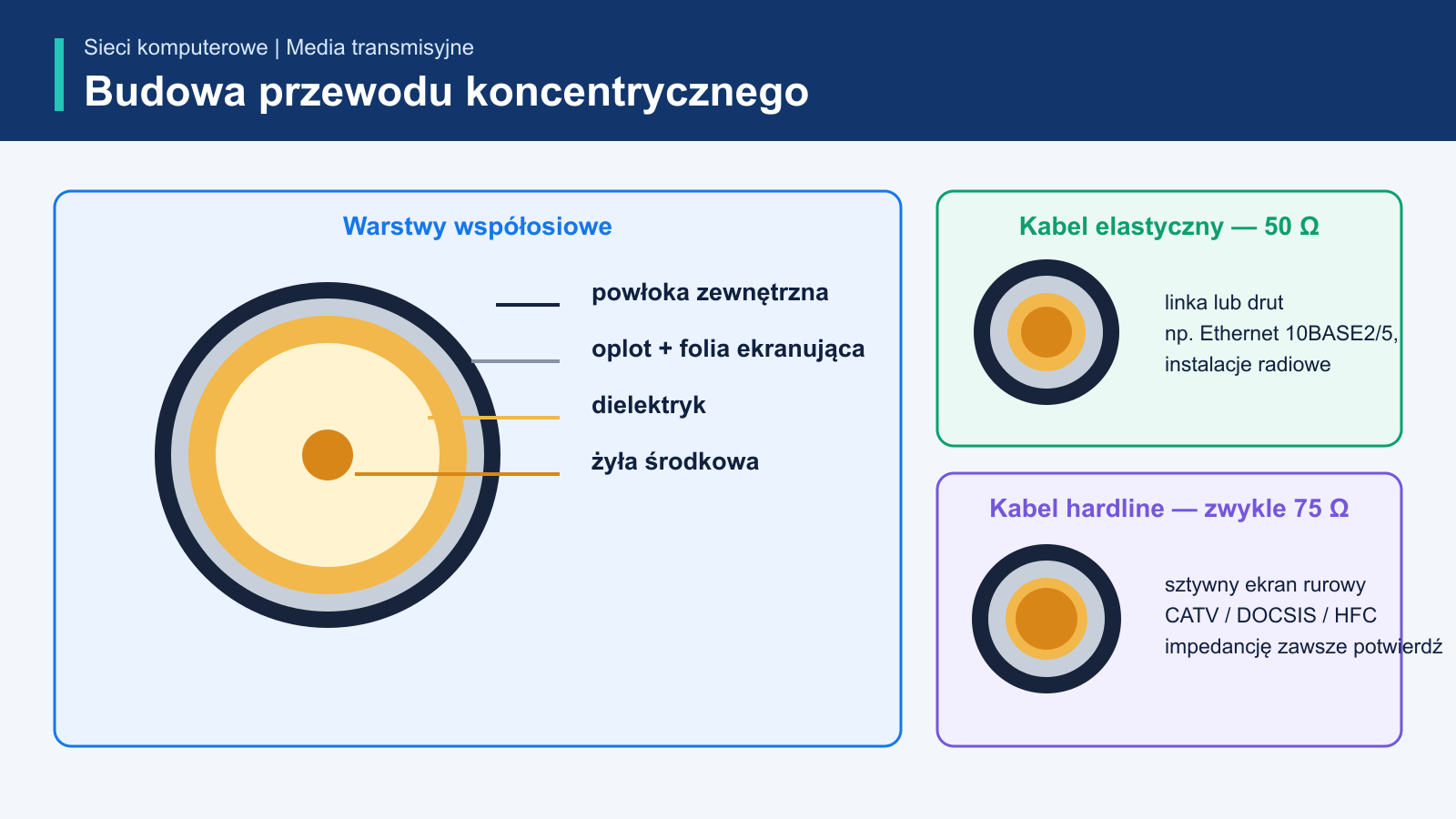

Przekroje przewodu koncentrycznego elastycznego i hardline z opisem żyły środkowej, dielektryka, folii, oplotu i powłoki — Współosiowe warstwy utrzymują impedancję charakterystyczną i ekranują sygnał; konkretne zastosowanie wymaga przewodu o właściwej impedancji.

08

Koncentryk w Ethernecie i sieciach HFC

10BASE5 i 10BASE2 używały toru 50 Ω. Sieci CATV i DOCSIS wykorzystują zwykle tor 75 Ω ze złączami F. Złącza BNC występują w różnych systemach, dlatego sam typ złącza nie wystarcza do określenia impedancji kabla.

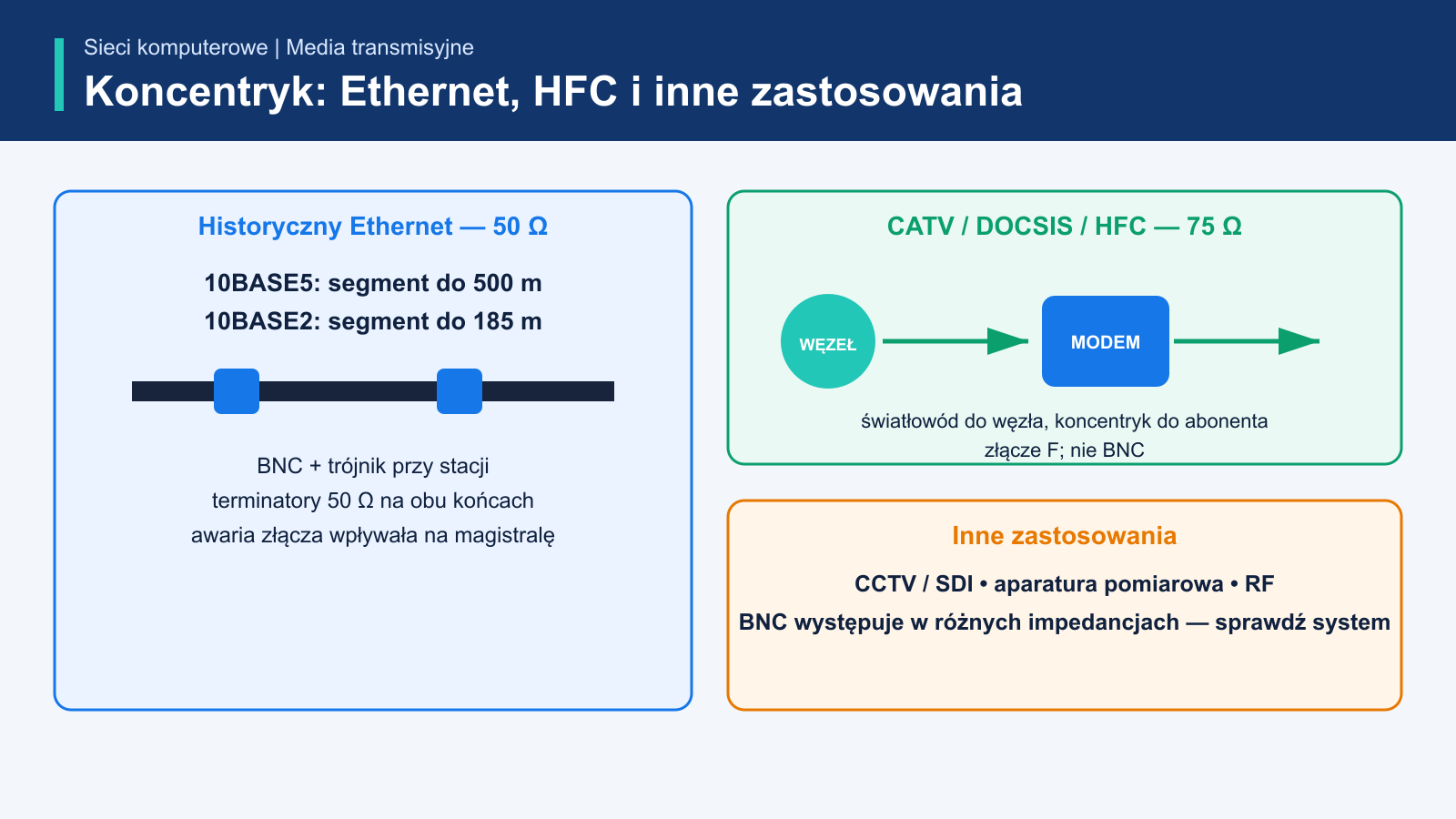

Porównanie koncentryka 50 omów w 10BASE5 i 10BASE2 z koncentrykiem 75 omów w sieci CATV DOCSIS HFC — Historyczny Ethernet magistralowy i współczesne sieci HFC używają koncentryka, ale nie są zgodne pod względem impedancji, złączy ani architektury.

14

Budowa miedzianej linii xDSL

Linia może przebiegać w kablu wieloparowym, gdzie skręt ogranicza przesłuchy. Osiągalna synchronizacja zależy między innymi od długości, tłumienia, zakłóceń, jakości połączeń i oddziaływania innych par.

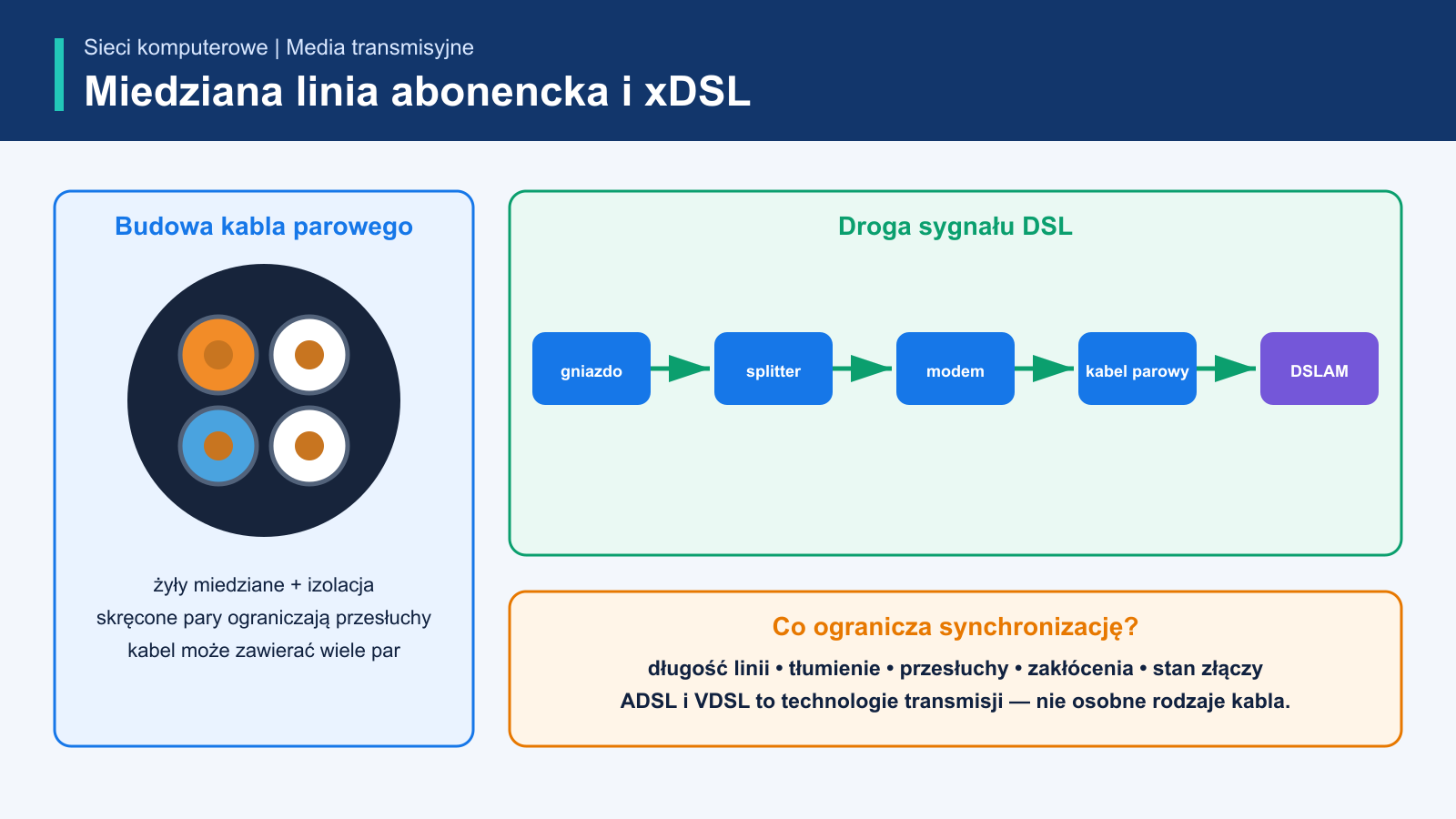

Budowa skręconej miedzianej pary abonenckiej i droga linii od gniazda przez splitter i modem do DSLAM — ADSL i VDSL są technologiami transmisji wykorzystującymi miedzianą parę abonencką, a nie osobnymi rodzajami kabla.

01

Jak czytać oznaczenie XX/YZZ

Przed ukośnikiem: U — brak ekranu ogólnego, F — folia, S — oplot, SF — folia i oplot. Po ukośniku: UTP — pary nieekranowane, FTP — każda para foliowana, STP — każda para ekranowana oplotem.

Potoczne „UTP” zwykle oznacza U/UTP, a „FTP” — F/UTP. Nazwy „STP”, „SFTP”, „S-FTP”, „SSTP” i „PiMF” bywają niejednoznaczne, dlatego przy wyborze kabla należy używać pełnego oznaczenia. FTP oznacza tutaj ekranowanie par, a nie protokół File Transfer Protocol.

W pełnej nomenklaturze spotyka się też TP/TQ lub QP. TP opisuje skręcone pary, natomiast TQ/QP może oznaczać czwórkę przewodów skręconą jako quad; nie należy odczytywać tych konstrukcji jak identycznego układu par.

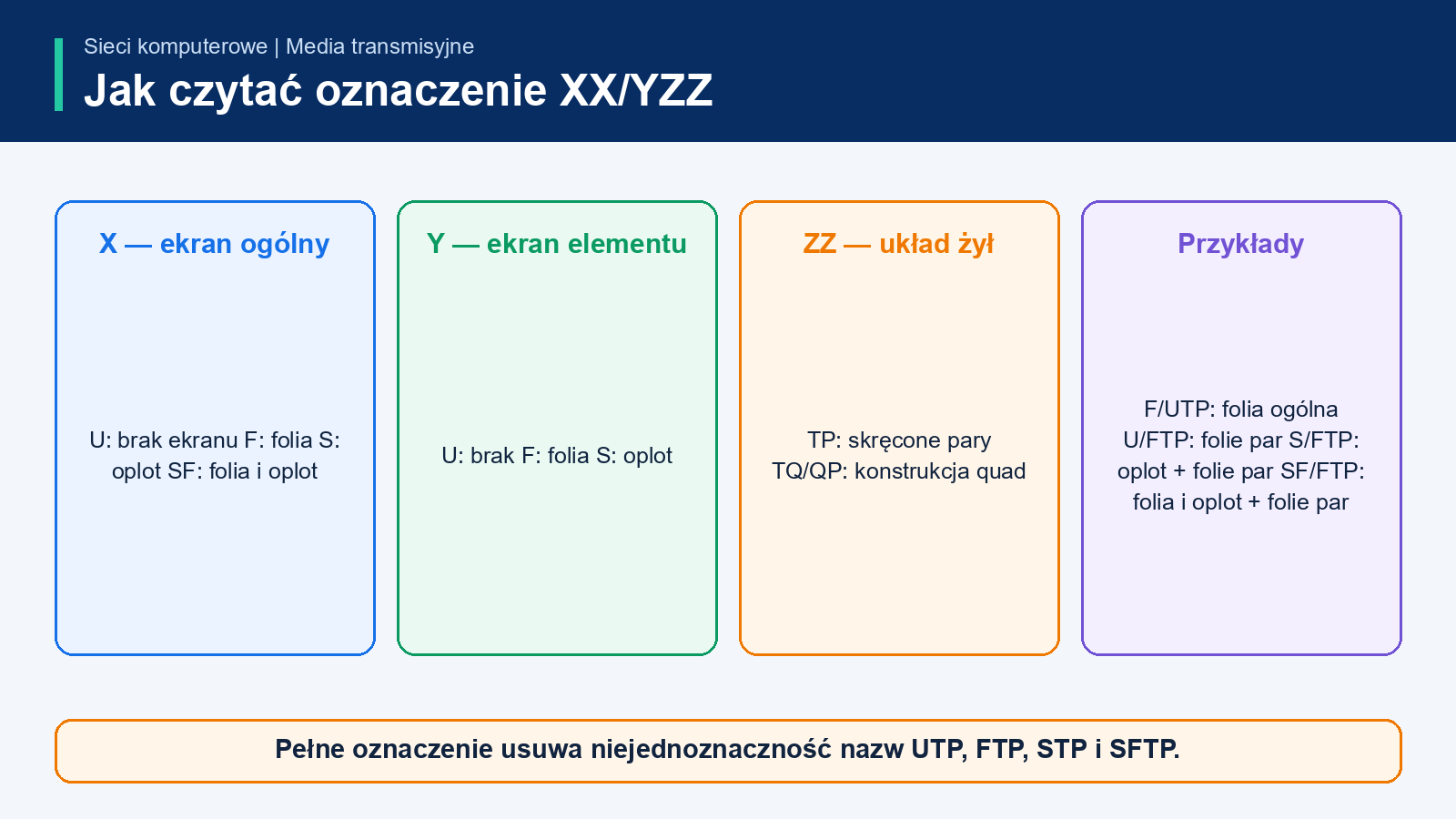

Wyjaśnienie notacji ekranowania kabla XX/YZZ — Pierwszy człon opisuje ekran całego kabla, a drugi ekranowanie par lub czwórek.

Porównanie

Osiem podstawowych konstrukcji UTP i FTP

Oceny są względne. Rzeczywista odporność zależy od jakości kabla, symetrii par, częstotliwości, zakończenia ekranu i kompletności toru. Przykładowe kategorie potwierdzają dostępne rozwiązania, ale nie oznaczają, że każda kombinacja jest wymagana normą lub powszechnie produkowana.

Tabela: Oznaczenie, Ekran ogólny, Ekran par, EMI/RFI, Przesłuchy par, Elastyczność, Terminacja, Osprzęt ekranowany, Ciągłość ekranu, Typowe środowisko, Popularność, Zalety, Ograniczenia, Przykładowe kategorie
Oznaczenie	Ekran ogólny	Ekran par	EMI/RFI	Przesłuchy par	Elastyczność	Terminacja	Osprzęt ekranowany	Ciągłość ekranu	Typowe środowisko	Popularność	Zalety	Ograniczenia	Przykładowe kategorie
U/UTP	brak	brak	podstawowa; zależna od symetrii kabla i instalacji	podstawowe, wynikające głównie ze skrętu par	wysoka	najłatwiejsza	nie	nie dotyczy	typowe biura i mieszkania o niewielkich zakłóceniach	powszechna	niski koszt, łatwa instalacja	najmniejsza ochrona przed zewnętrznym EMI	Cat5e, Cat6, także Cat6A
F/UTP	folia	brak	wyższa niż U/UTP przy poprawnym torze	zbliżone do U/UTP; brak osobnych ekranów par	dobra	umiarkowana	tak	tak	biura i instalacje z umiarkowanym EMI	powszechna	prosty ekran ogólny	wymaga ciągłości i poprawnego zakończenia folii	Cat5e, Cat6, Cat6A
S/UTP	oplot	brak	wyższa niż U/UTP; dobra odporność mechaniczna ekranu	bez indywidualnych ekranów par	umiarkowana	trudniejsza	tak	tak	wybrane instalacje przemysłowe	mniej popularna	trwały ekran ogólny	większa średnica i mała dostępność	np. specjalistyczne Cat5e
SF/UTP	folia i oplot	brak	wysoka przy poprawnym zakończeniu	bez indywidualnych ekranów par	mniejsza	trudniejsza	tak	tak	przemysł, ruch i podwyższone EMI	specjalistyczna	podwójny ekran ogólny	sztywność, koszt i trudniejsza terminacja	np. przemysłowe Cat5e
U/FTP	brak	folia każdej pary	bez ekranu ogólnego; pary lepiej odseparowane	wysokie	umiarkowana	trudniejsza	tak	tak	centra danych i wybrane instalacje o dużej gęstości	mniej popularna	dobra separacja między parami	każda para wymaga starannej terminacji	najczęściej Cat6A i wyżej
F/FTP	folia	folia każdej pary	wysoka	wysokie	mniejsza	trudna	tak	tak	instalacje wymagające dobrej separacji par i ochrony EMI	mniej popularna	ochrona ogólna i separacja par	większa średnica, koszt i pracochłonność	Cat6A, Cat7
S/FTP	oplot	folia każdej pary	bardzo wysoka	bardzo wysokie	mniejsza	trudna	tak	tak	centra danych, przemysł, tory klas FA i wyższych	powszechna w wyższych klasach, rzadsza w biurach	bardzo dobra ochrona i parametry przesłuchowe	koszt, sztywność i wymagający montaż	Cat6A, Cat7, Cat7A, Cat8
SF/FTP	folia i oplot	folia każdej pary	bardzo wysoka	bardzo wysokie	najmniejsza	najtrudniejsza	tak	tak	specjalne środowiska przemysłowe i EMC	specjalistyczna	najbardziej rozbudowane ekranowanie	największa złożoność i ograniczona dostępność	zależnie od konkretnego systemu

02

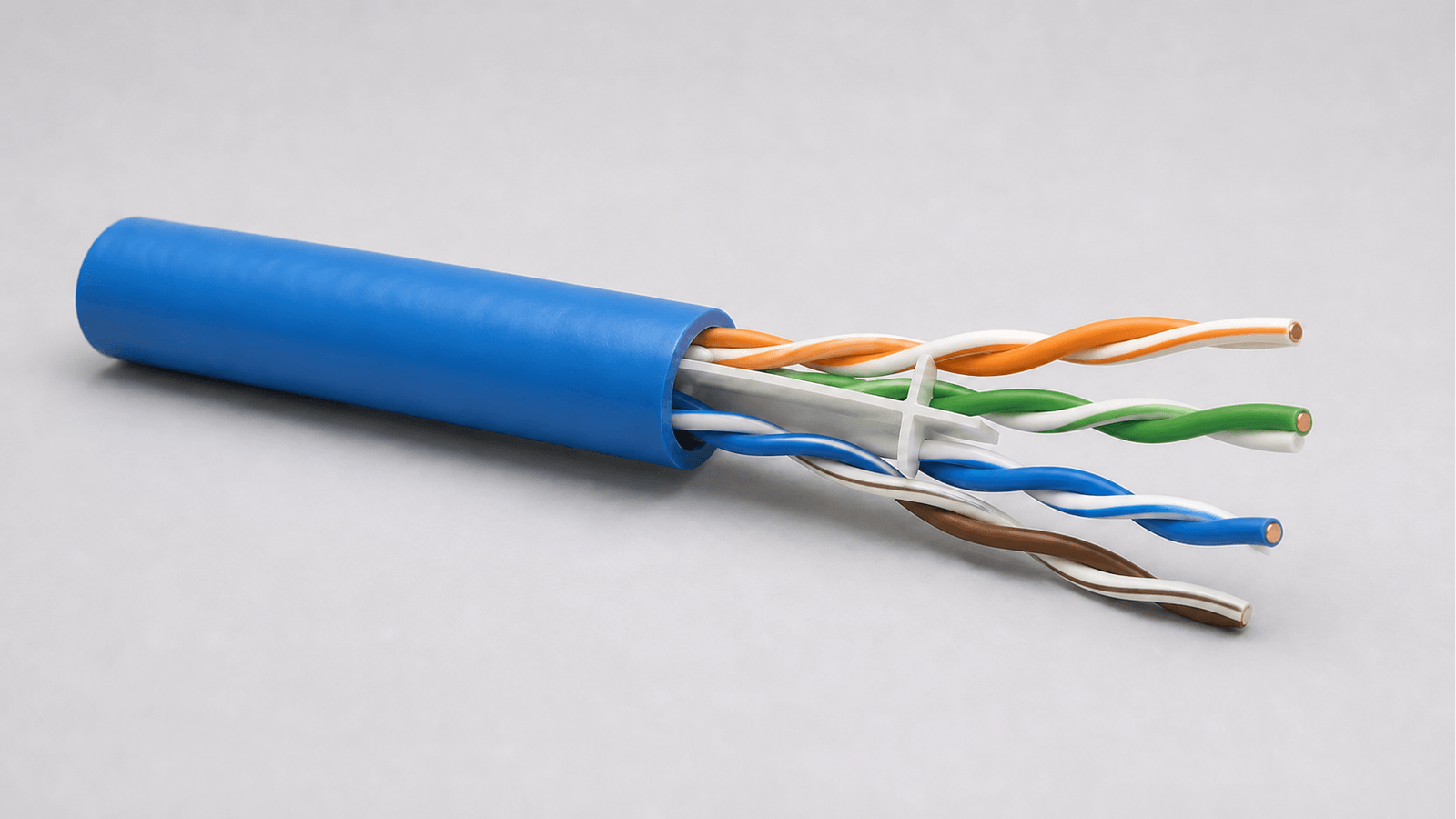

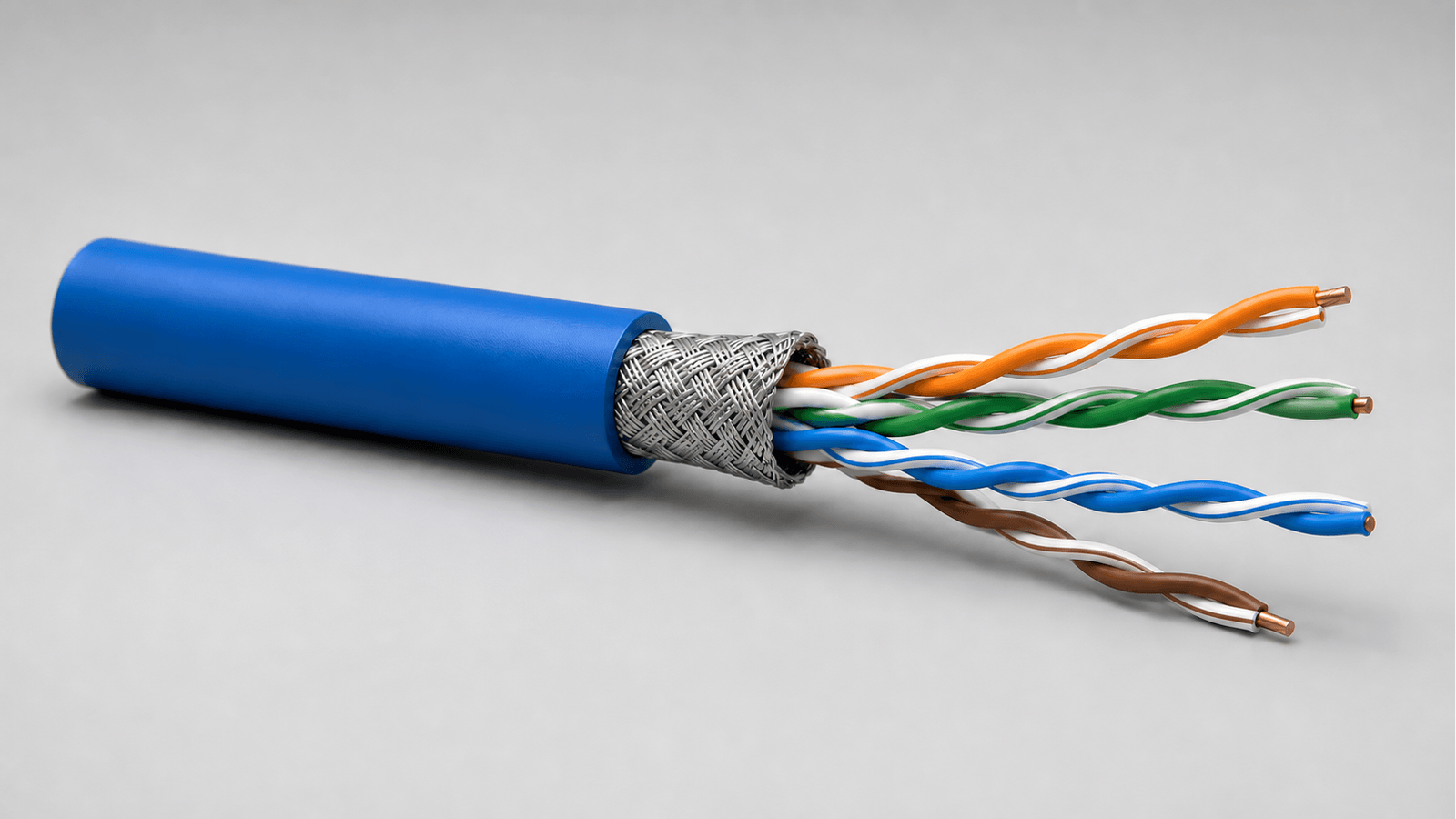

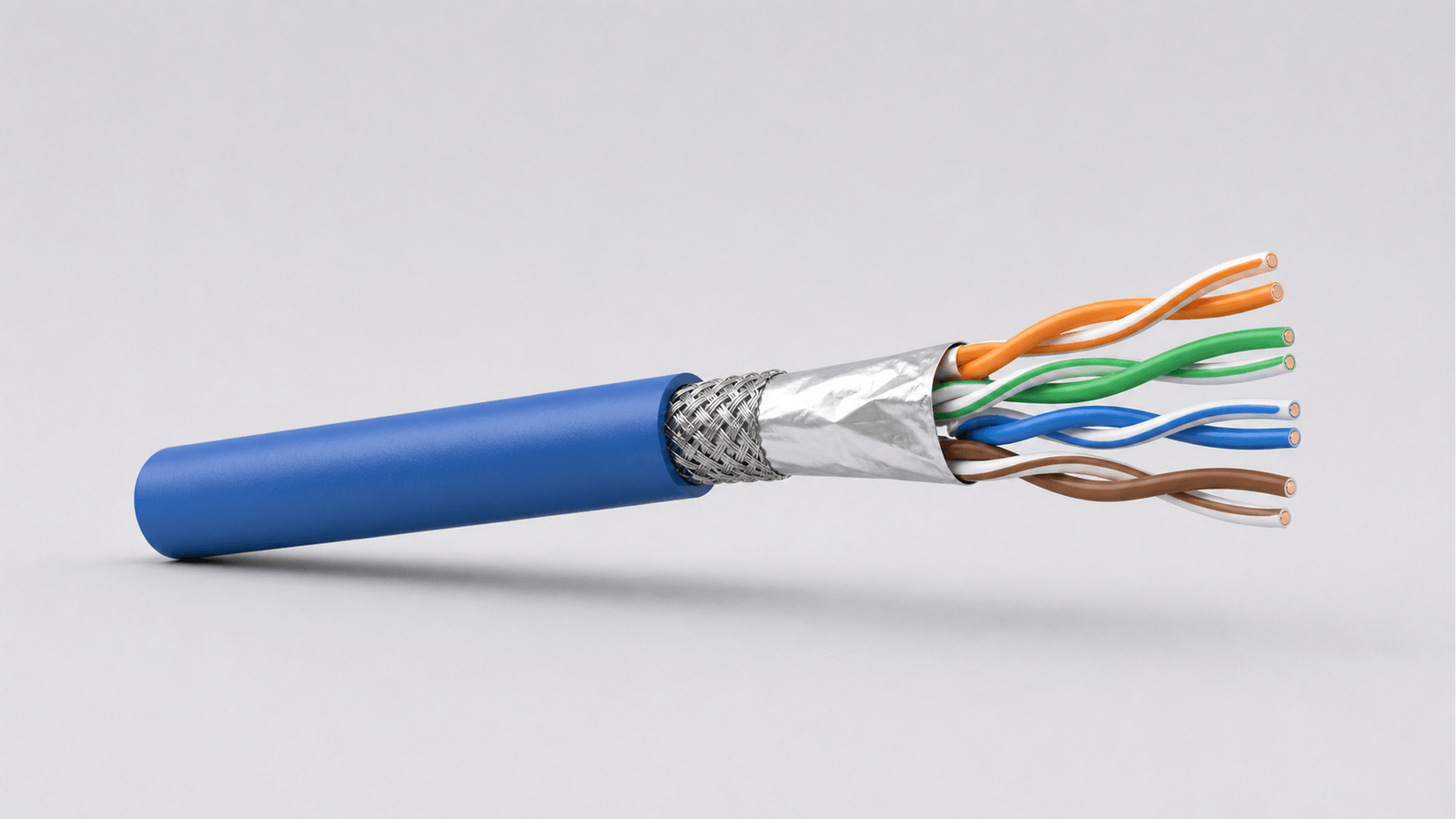

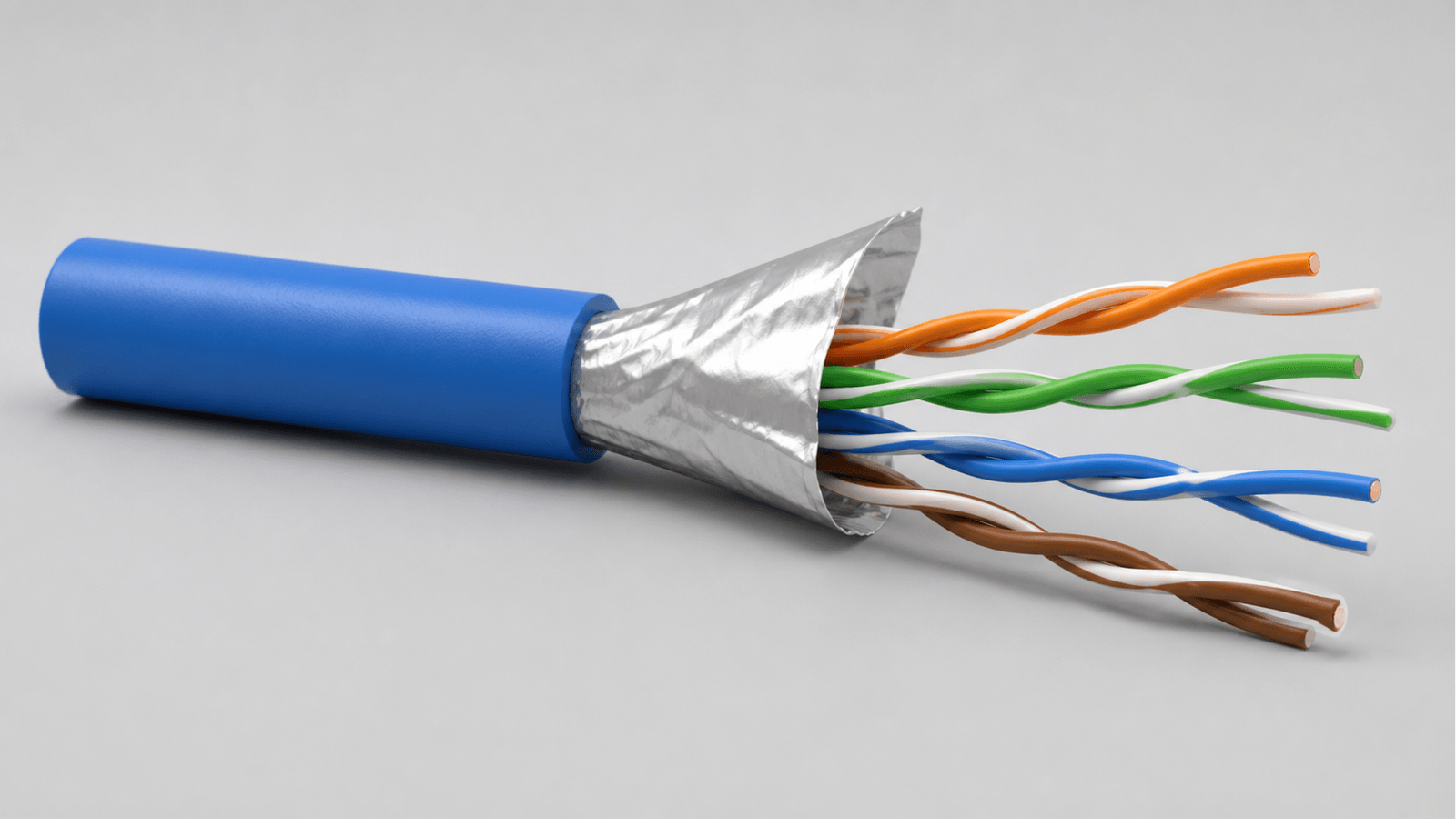

Konstrukcje z parami UTP

W tej grupie poszczególne pary nie mają własnego ekranu. Folia, oplot albo ich połączenie może obejmować cały zespół par.

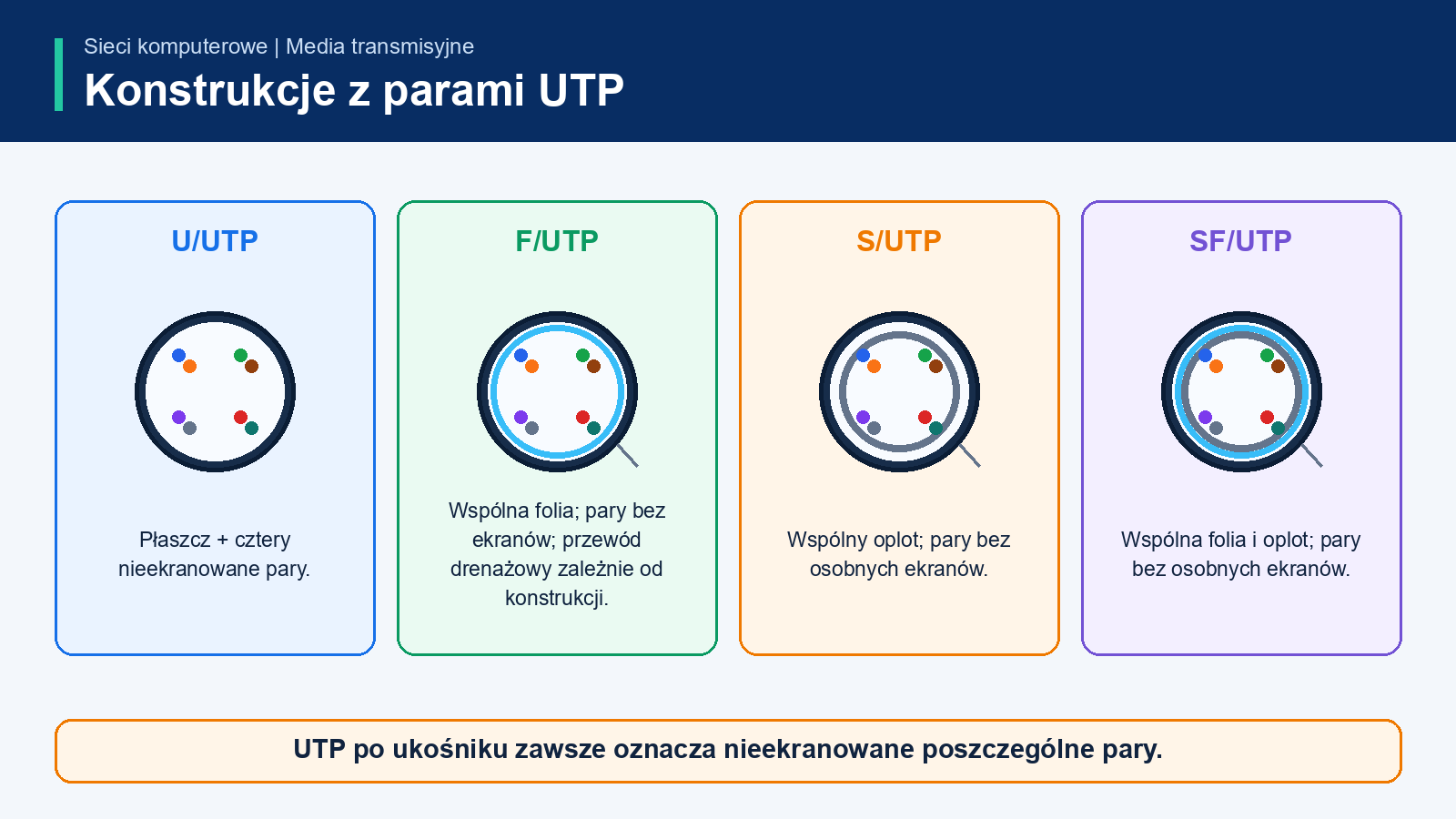

Porównanie U/UTP, F/UTP, S/UTP i SF/UTP — Pary pozostają nieekranowane; zmienia się ekran ogólny całego kabla.

03

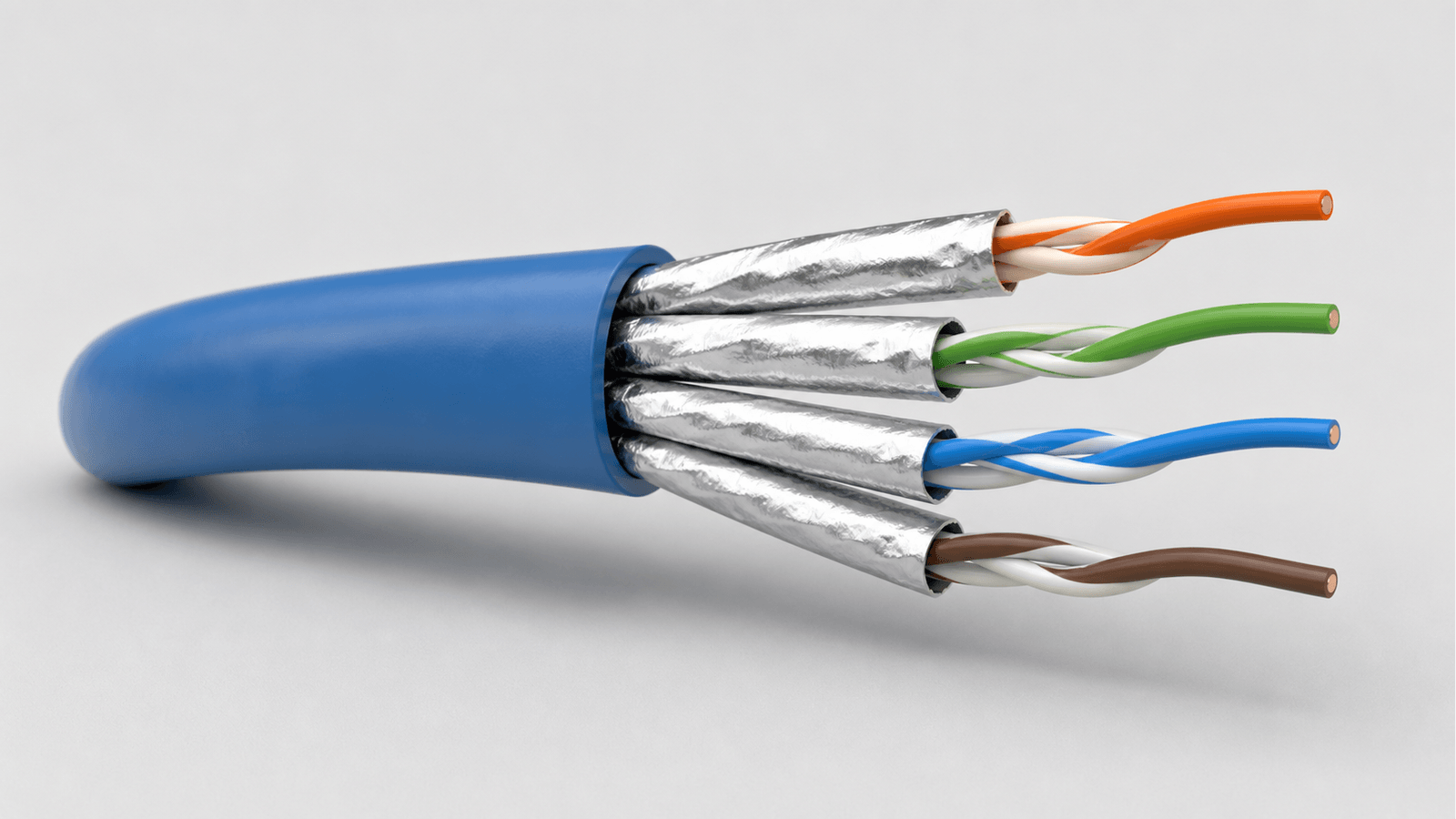

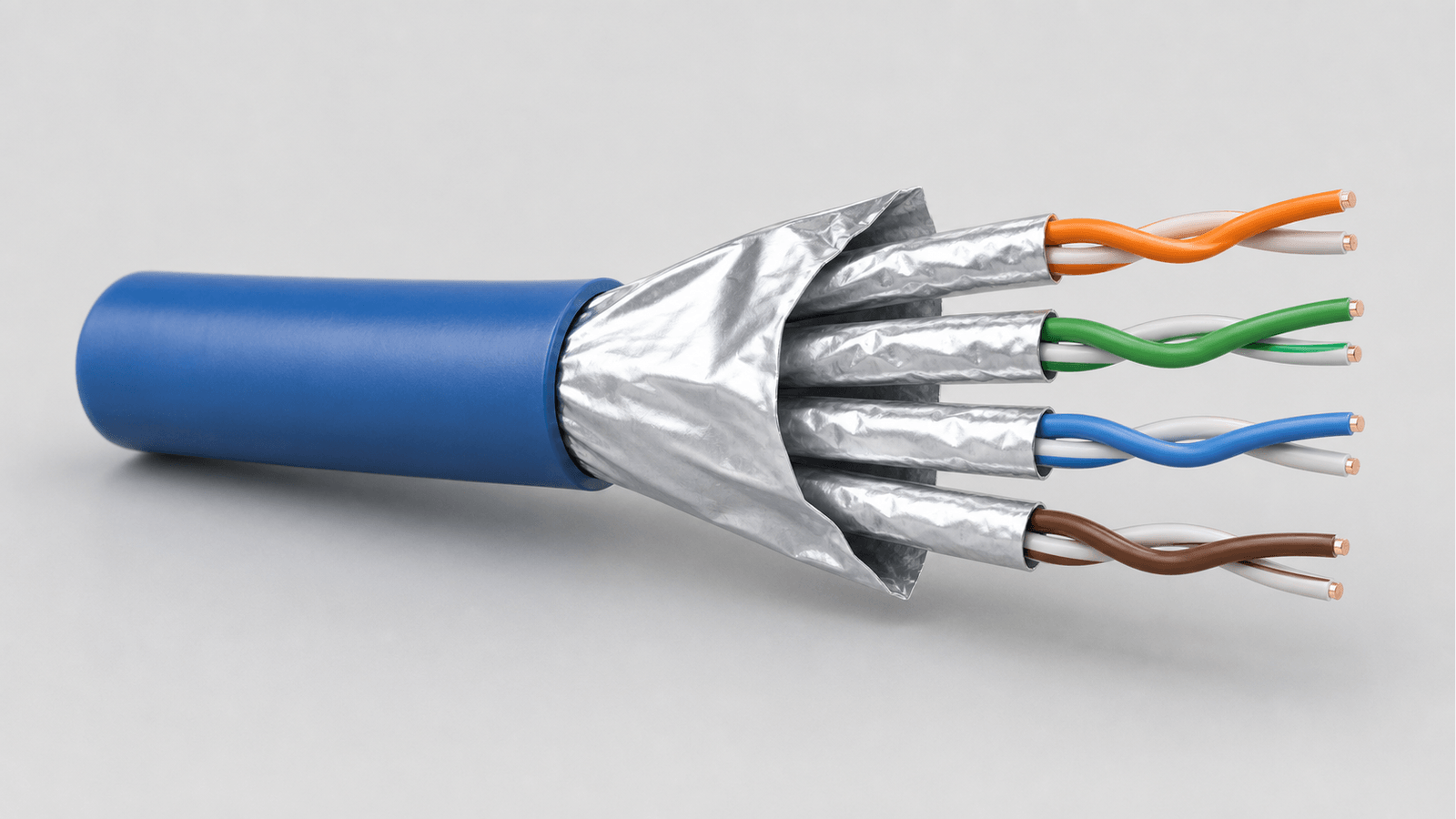

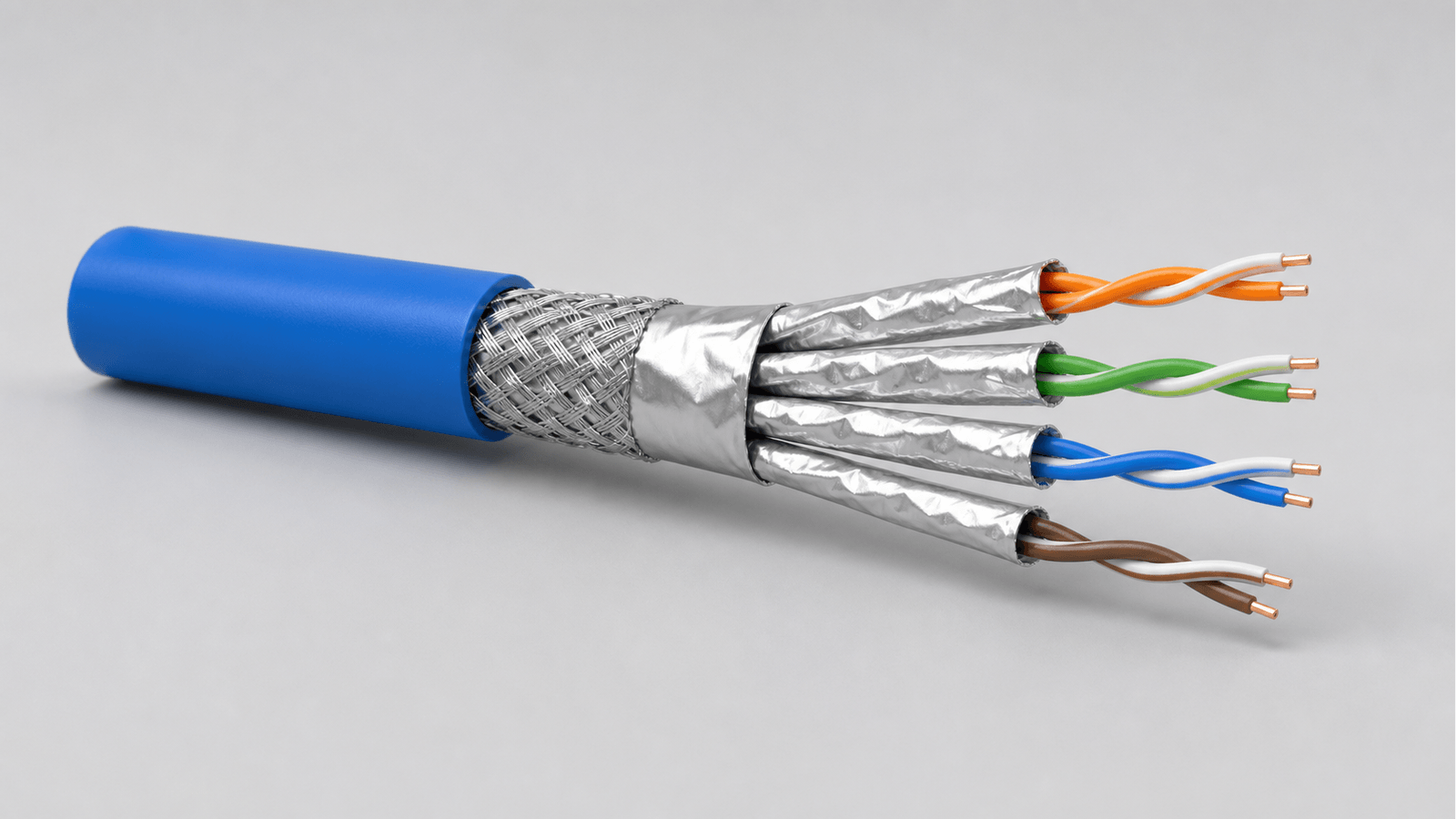

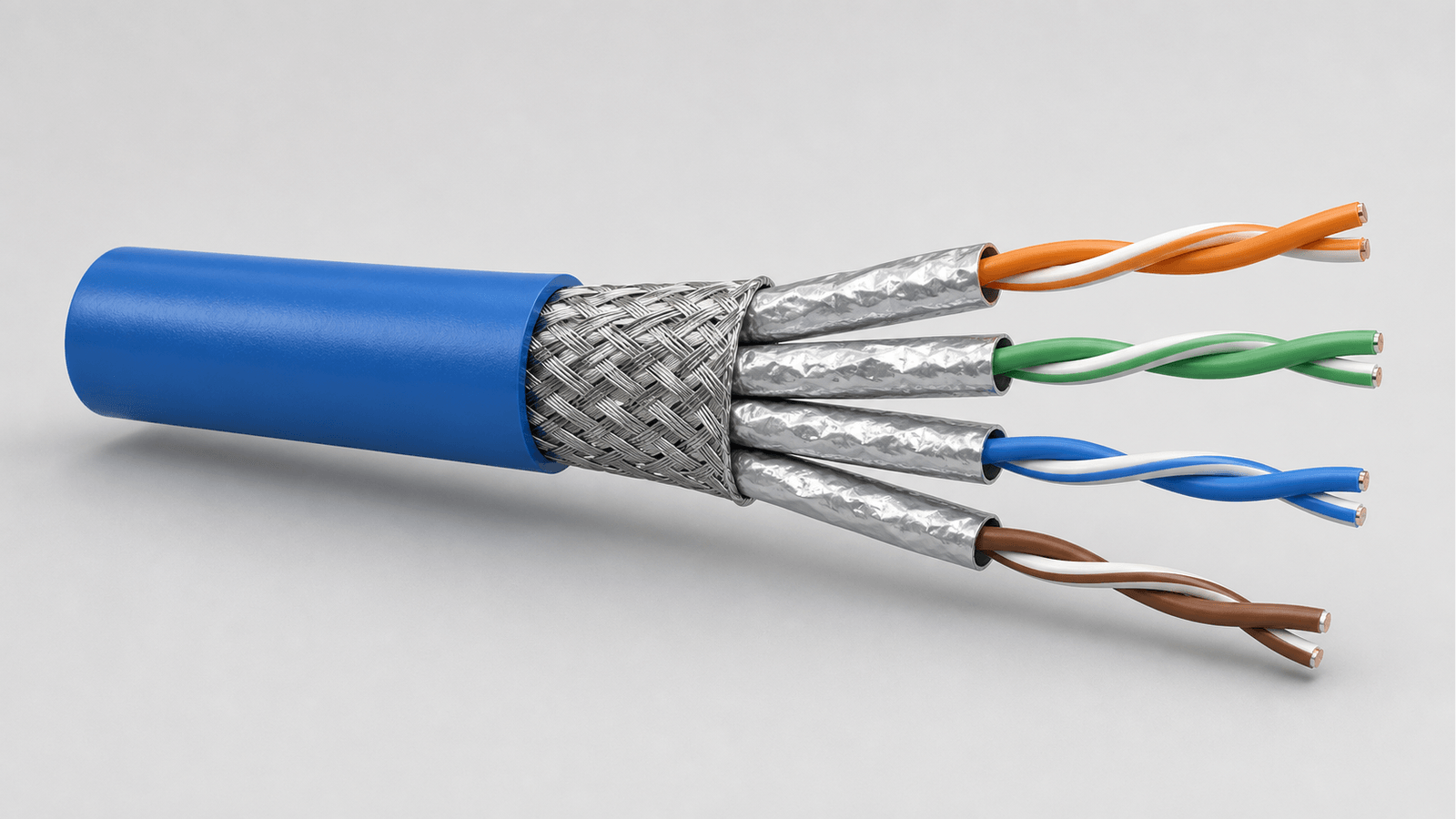

Konstrukcje z parami FTP

Folia każdej pary ogranicza sprzężenia pomiędzy parami. Ekran ogólny może nie występować albo być wykonany z folii, oplotu lub obu materiałów.

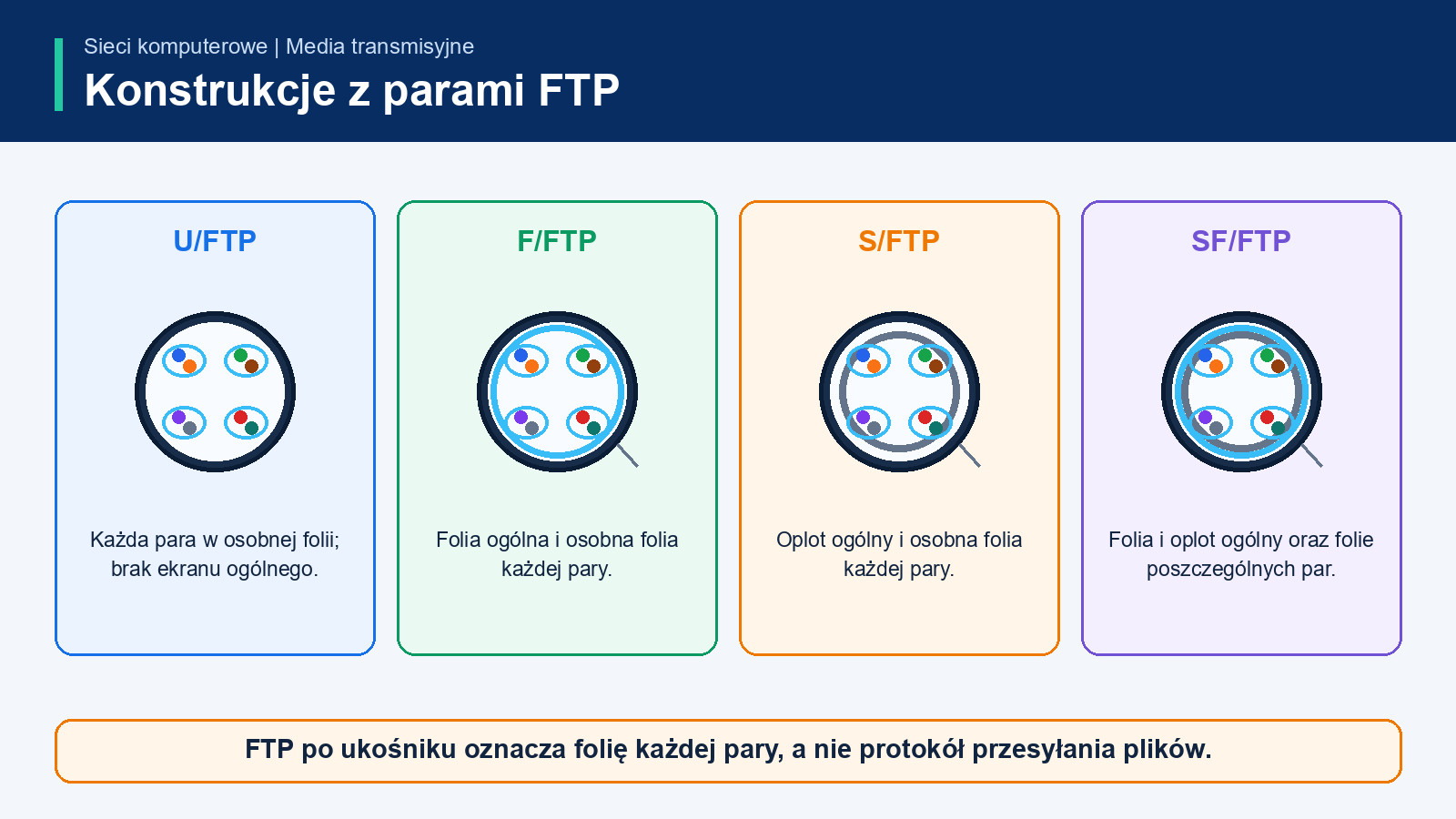

Porównanie U/FTP, F/FTP, S/FTP i SF/FTP — Każda para ma własną folię, a pierwszy człon określa dodatkowy ekran ogólny.

Rzadziej spotykane

Specjalistyczne konstrukcje z parami STP

Notacja XX/YZZ pozwala opisać również U/STP, F/STP, S/STP i SF/STP, gdzie poszczególne pary są ekranowane oplotem. Są to rozwiązania rzadkie i specjalistyczne w porównaniu z UTP lub FTP. S/STP nie jest tym samym co S/FTP: w obu występuje oplot ogólny, ale ekran każdej pary wykonano odpowiednio z oplotu albo folii.

Cztery niezależne decyzje

Kategoria to nie ekranowanie

Projektant dobiera niezależnie: kategorię transmisyjną, konstrukcję ekranowania, budowę żyły oraz powłokę i środowisko pracy. „FTP” nie jest kategorią konkurencyjną wobec Cat5e lub Cat6.

Tabela: Kategoria, Pasmo / status, Uwagi
Kategoria	Pasmo / status	Uwagi
Cat3	kategoria historyczna	telefonia i starsze 10BASE-T; nie jest wyborem dla nowej sieci LAN
Cat5	kategoria historyczna / wycofana w nowszych systemach	nie utożsamiać z Cat5e
Cat5e	do 100 MHz	powszechne okablowanie 1 Gb/s; dostępne różne konstrukcje ekranowania
Cat6	do 250 MHz	1 Gb/s i, przy spełnieniu ograniczeń kanału, 10 Gb/s na krótszym dystansie
Cat6A	do 500 MHz	kanały klasy EA i 10GBASE-T do 100 m
Cat7	do 600 MHz	komponenty klasy F; typowo indywidualnie ekranowane pary; złącze zależy od systemu
Cat7A	do 1000 MHz	komponenty klasy FA; nie zakłada automatycznie toru 8P8C
Cat8.1 / Class I	do 2000 MHz	system zgodny wstecznie z interfejsem 8P8C, głównie krótkie tory centrów danych
Cat8.2 / Class II	do 2000 MHz	system dla złączy innych niż klasyczny 8P8C, zależnie od rozwiązania

Nie każdy kabel opisany marketingowo jako Cat7 lub Cat8 tworzy zgodny kanał z klasycznym złączem 8P8C. Zgodność ocenia się dla kompletnego toru, właściwej klasy i przewidzianego systemu złączy.

Porównanie kategorii miedzianych

Cat5, Cat5e, Cat6 i Cat6A

Tabela: Kategoria, Status, Pasmo, Ethernet, Tor stały / kanał, 10GBASE-T, Przesłuchy, Zastosowanie, Testowanie, Nowa instalacja
Kategoria	Status	Pasmo	Ethernet	Tor stały / kanał	10GBASE-T	Przesłuchy	Zastosowanie	Testowanie	Nowa instalacja
Cat5	historyczna; nie mylić z Cat5e	100 MHz	100BASE-TX; historycznie 1000BASE-T po kwalifikacji	90 m / 100 m	nie przewidziano	parametry starsze niż Cat5e	utrzymanie instalacji zastanej	kwalifikacja istniejącego toru	nie stosować w nowej instalacji
Cat5e	aktualna w wielu systemach	100 MHz	10/100/1000BASE-T; 2.5G/5G po spełnieniu wymagań	90 m / 100 m	nie jest kategorią dla 10GBASE-T	kontrolowane NEXT i return loss	typowy dostęp 1 Gb/s	certyfikacja Cat5e/Class D	minimum tylko tam, gdzie odpowiada projektowi
Cat6	aktualna	250 MHz	10/100/1000BASE-T, 2.5G/5GBASE-T	90 m / 100 m	10GBASE-T zwykle do ok. 55 m, zależnie od alien crosstalk i środowiska	lepsze parametry niż Cat5e	LAN, PoE, krótsze 10 Gb/s	certyfikacja Cat6/Class E; ocena AXT dla 10G	rozsądna dla 1 Gb/s, lecz nie gwarantuje 10 Gb/s na 100 m
Cat6A	aktualna	500 MHz	10/100/1000BASE-T, 2.5G/5G/10GBASE-T	90 m / 100 m	10GBASE-T do 100 m w zgodnym kanale	wymagania obejmują alien crosstalk	nowe sieci biurowe, Wi-Fi i PoE	certyfikacja Cat6A/Class EA wraz z wymaganymi parametrami	preferowana, gdy wymagane jest 10 Gb/s i rezerwa rozwojowa

Wartości 90 m i 100 m opisują typową architekturę okablowania strukturalnego, a nie uniwersalną długość każdego przewodu Ethernet. Projekt musi uwzględnić aplikację, temperaturę, PoE, konstrukcję patchcordów i dokumentację systemu.

Dobór do zadania

Porównanie mediów

Tabela: Medium, Przepustowość, Zasięg, EMI, PoE, Koszt względny, Instalacja, Zastosowanie, Ograniczenia
Medium	Przepustowość	Zasięg	EMI	PoE	Koszt względny	Instalacja	Zastosowanie	Ograniczenia
Koncentryk/BNC	10 Mb/s w 10BASE5/2	segment 185 lub 500 m	dobra odporność dzięki ekranowi	nie	historycznie średni	trudna magistrala	starszy Ethernet	awaria terminatora lub trójnika wpływa na segment
Linia xDSL	od Mb/s do setek Mb/s zależnie od wariantu	kilkaset metrów do kilku kilometrów	zależna od jakości pary i zakłóceń	nie	niski, gdy istnieje para	po stronie abonenta łatwa	dostęp operatora	prędkość spada z długością; asymetria i przesłuchy
U/UTP	do 10 Gb/s zależnie od kategorii	kanał zwykle 100 m	najmniejsza z porównywanych skrętek	tak	niski	najłatwiejsza	LAN	wrażliwsza na zewnętrzne EMI
F/UTP	do 10 Gb/s zależnie od kategorii	kanał zwykle 100 m	wyższa przy poprawnym torze	tak	średni	umiarkowana	LAN z umiarkowanym EMI	wymaga ciągłości ekranu
U/FTP	do 10 Gb/s zależnie od kategorii	kanał zwykle 100 m	dobra separacja par	tak	średni/wyższy	trudniejsza	gęste tory i centra danych	brak ekranu ogólnego; staranna terminacja par
S/FTP	do 10/25/40 Gb/s zależnie od systemu	100 m lub krócej dla Cat8	bardzo wysoka	tak	wysoki	trudna	Cat6A–Cat8, przemysł, DC	średnica, koszt i wymagania ekranowanego systemu
Światłowód MM	od 1 do 400+ Gb/s zależnie od optyki	typowo dziesiątki–setki metrów	odporny na EMI	nie	średni/wysoki	wymaga czystości i narzędzi	budynki i centra danych	zasięg zależy od OM, długości fali i modułu
Światłowód SM	od 1 do 400+ Gb/s i więcej	kilometry	odporny na EMI	nie	wyższy koszt optyki	wymaga czystości i narzędzi	kampus, operator, długie łącza	budżet optyczny, typ złączy i bezpieczeństwo lasera
Wi-Fi	zależna od standardu, kanału i klientów	lokalnie: zwykle dziesiątki metrów	podatne na zakłócenia radiowe	nie po radiu; AP może być zasilany PoE	średni	łatwy dostęp, trudniejszy projekt radiowy	mobilność	współdzielony airtime, przeszkody, bezpieczeństwo

13

Porównanie sposobów transmisji

Diagram pokazuje zasadniczy nośnik sygnału i przykładowe zastosowania. Nie podaje uniwersalnych wartości maksymalnych, ponieważ przepustowość i zasięg zależą od konkretnego standardu, jakości toru oraz warunków pracy.

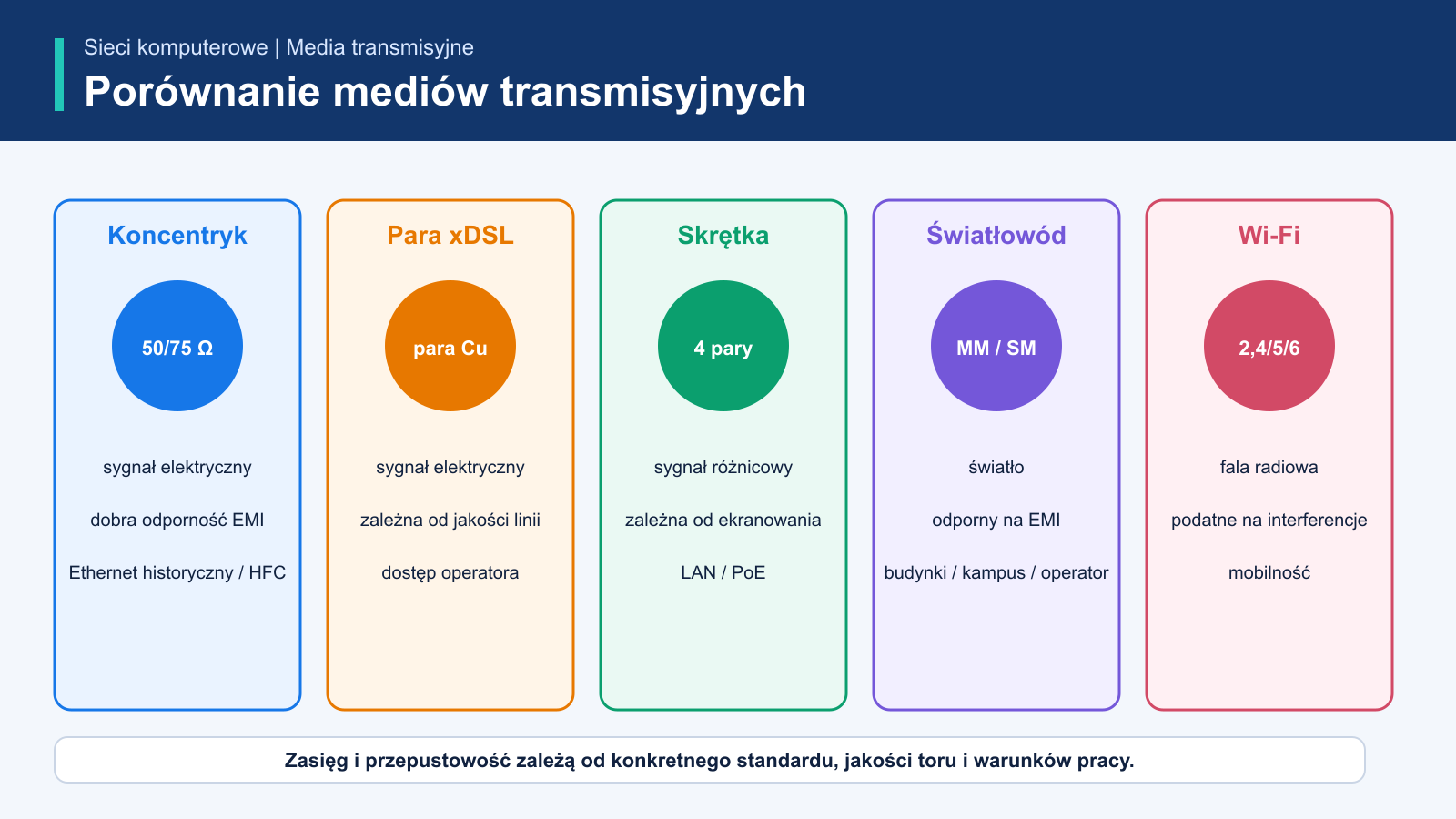

Porównanie budowy lub propagacji sygnału w koncentryku, parze xDSL, skrętce Ethernet, światłowodzie i Wi-Fi — Medium dobiera się do aplikacji, wymaganej odległości, środowiska elektromagnetycznego, mobilności i kompletnego budżetu łącza.

04

Rodzaje skrętki według przeznaczenia

To samo oznaczenie ekranowania może występować w kablu instalacyjnym, patchcordzie, wykonaniu zewnętrznym albo przemysłowym. Każdą cechę należy sprawdzić osobno.

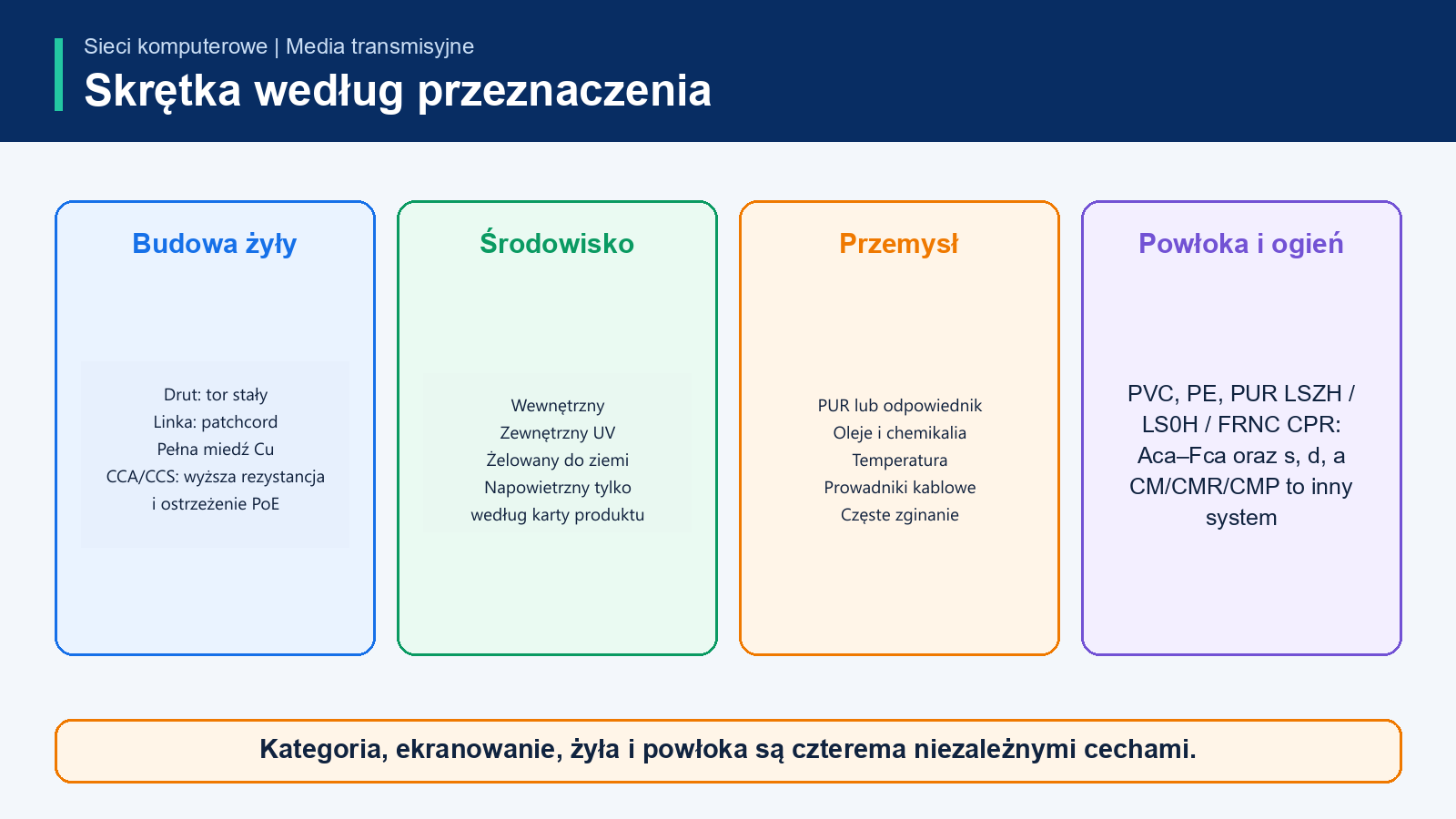

Drut, linka, kabel wewnętrzny, zewnętrzny, żelowany, przemysłowy, LSZH i CPR — Kolor płaszcza nie określa przeznaczenia kabla — decyduje karta katalogowa i projekt.

Zastosowanie

Budowa żyły, środowisko i powłoka

Tabela: Wykonanie, Budowa, Typowe zastosowanie, Ważne ograniczenie
Wykonanie	Budowa	Typowe zastosowanie	Ważne ograniczenie
Kabel instalacyjny — drut	jednolita żyła Cu	tory stałe; duża stabilność parametrów	nie jest przeznaczony do częstego zginania
Patchcord — linka	wiele cienkich drucików	połączenia ruchome i szafy	większe tłumienie niż drut tej samej długości
Kabel wewnętrzny	powłoka dobrana do wnętrz	budynki	kolor nie potwierdza przeznaczenia ani klasy CPR
Kabel zewnętrzny	odporność UV i wilgoć według karty produktu	elewacja i trasy zewnętrzne	nie każdy może być układany bezpośrednio w ziemi
Kabel żelowany	bariera przed migracją wilgoci	kanalizacja i wybrane trasy zewnętrzne	należy sprawdzić dopuszczone środowisko i sposób zakończenia
Kabel do kanalizacji technicznej	powłoka i bariera przeciwwilgociowa zgodne z kartą produktu	rury i kanały kablowe	dopuszczenie do kanalizacji nie oznacza dopuszczenia do bezpośredniego zakopania
Kabel do bezpośredniego układania w ziemi	konstrukcja odporna na wilgoć i obciążenia przewidziane przez producenta	trasy ziemne	stosować tylko wtedy, gdy producent wyraźnie dopuszcza taki montaż
Kabel napowietrzny lub samonośny	element nośny albo konstrukcja przystosowana do naprężeń	przęsła zewnętrzne	wymaga zachowania dopuszczalnego naciągu, promienia gięcia i długości przęsła
Kabel przemysłowy	np. PUR, odporność mechaniczna i chemiczna	maszyny, oleje, temperatura	parametry zależą od konkretnej karty katalogowej
Kabel do prowadników kablowych	elastyczna linka i powłoka do pracy ciągłej	ruchome osie maszyn	zwykły patchcord nie jest automatycznie kablem do wielokrotnego zginania
Kabel odporny środowiskowo	powłoka dobrana do olejów, temperatury lub chemikaliów	przemysł i procesy technologiczne	odporność trzeba potwierdzić osobno dla wskazanego medium i zakresu temperatur
Kabel LSZH/LS0H/FRNC	powłoka o ograniczonej emisji dymu i halogenów	drogi ewakuacyjne i wnętrza według projektu	LSZH nie jest kategorią ani klasą CPR
Kabel z deklarowaną klasą CPR	klasa reakcji na ogień oraz opcjonalnie s, d i a	budynki objęte wymaganiami CPR	CPR nie określa kategorii transmisyjnej

Pełna miedź Cu jest punktem odniesienia dla zgodnego toru. Przewody CCA i CCS mają większą rezystancję, mogą bardziej nagrzewać się przy PoE, są mniej odporne mechanicznie i nie powinny być przedstawiane jako równoważne pełnej miedzi. Fluke Networks wskazuje, że CCA nie spełnia branżowych wymagań dla okablowania i może mieć około 55% większą rezystancję niż przewód miedziany tej samej średnicy.

Powłoki PVC, PE, PUR i LSZH/LS0H/FRNC opisują inne cechy. LSZH nie określa automatycznie Euroklasy CPR. W CPR oprócz klasy Aca–Fca występują klasy dodatkowe dotyczące dymu s, płonących kropli d i kwasowości a. Amerykańskie oznaczenia CM, CMR i CMP nie zastępują europejskiej klasyfikacji CPR.

05

Poprawny tor U/UTP

Kabel poziomy z drutem łączy gniazdo z panelem, natomiast elastyczne patchcordy z linką obsługują końce kanału.

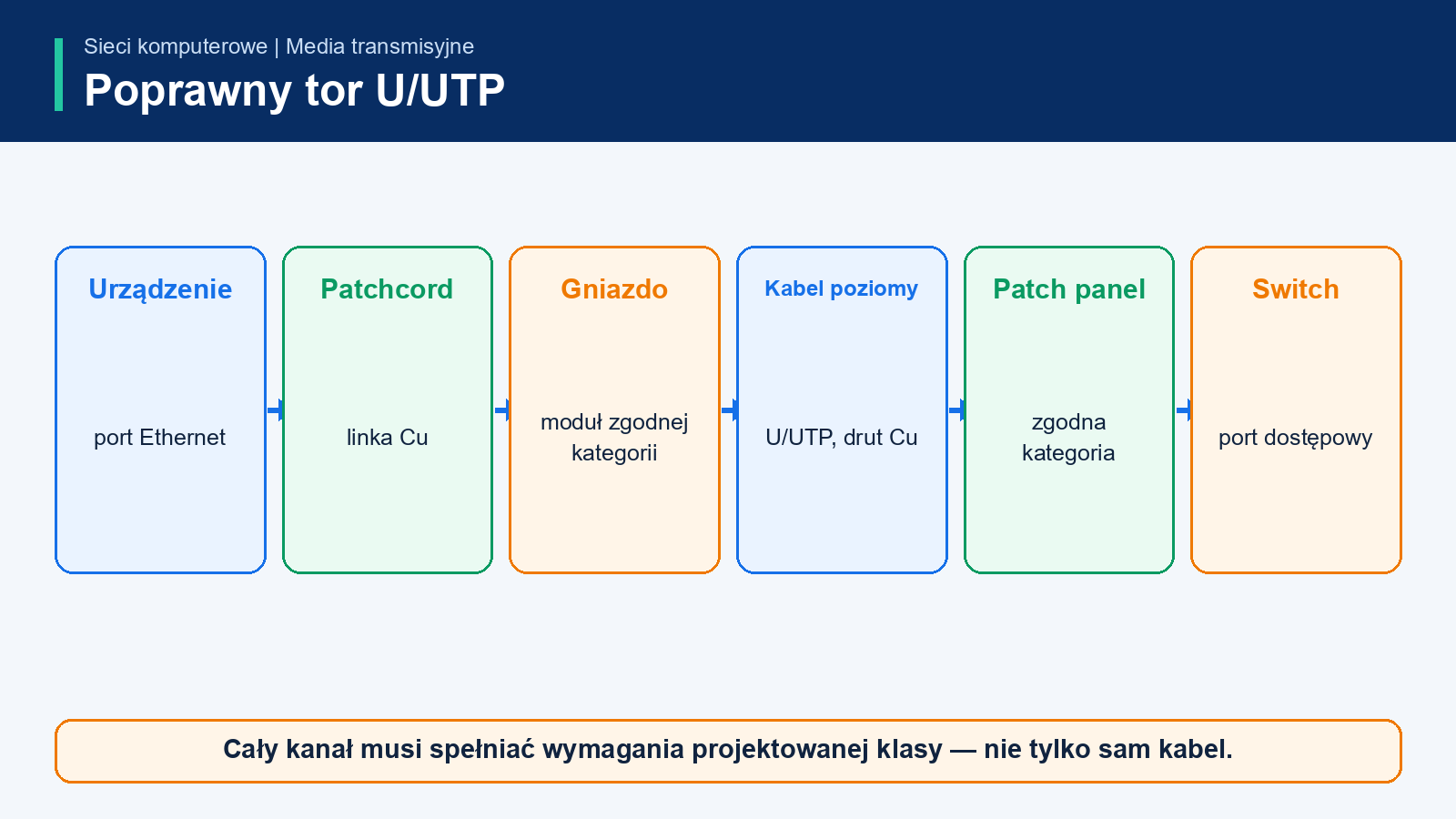

Kompletny tor U/UTP od urządzenia do switcha — Wszystkie komponenty muszą spełniać wymagania projektowanej kategorii i klasy kanału.

06

Poprawny tor ekranowany

Przypadkowe połączenie ekranowanego kabla z nieekranowanym osprzętem przerywa zaprojektowany system ochrony i utrudnia wiarygodną certyfikację.

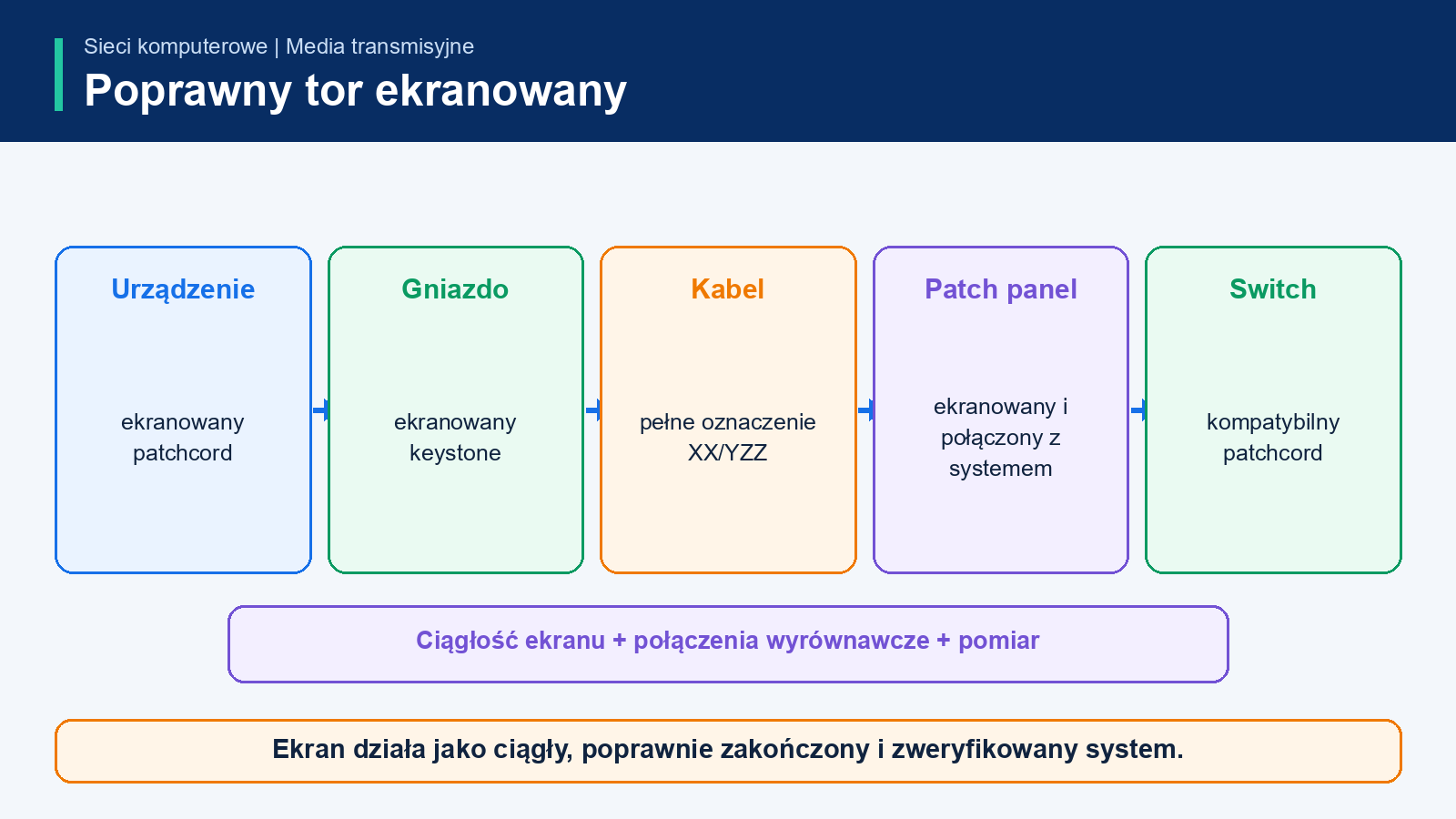

Ekranowany tor z patchcordem, gniazdem, kablem, panelem i połączeniami wyrównawczymi — Skuteczność zależy od ciągłości ekranu, poprawnej terminacji i systemu połączeń wyrównawczych.

09

Włókno optyczne i kompletny kabel

Światło jest prowadzone w rdzeniu dzięki różnicy współczynników załamania rdzenia i płaszcza optycznego. Pozostałe warstwy chronią delikatne włókno podczas produkcji, instalacji i eksploatacji.

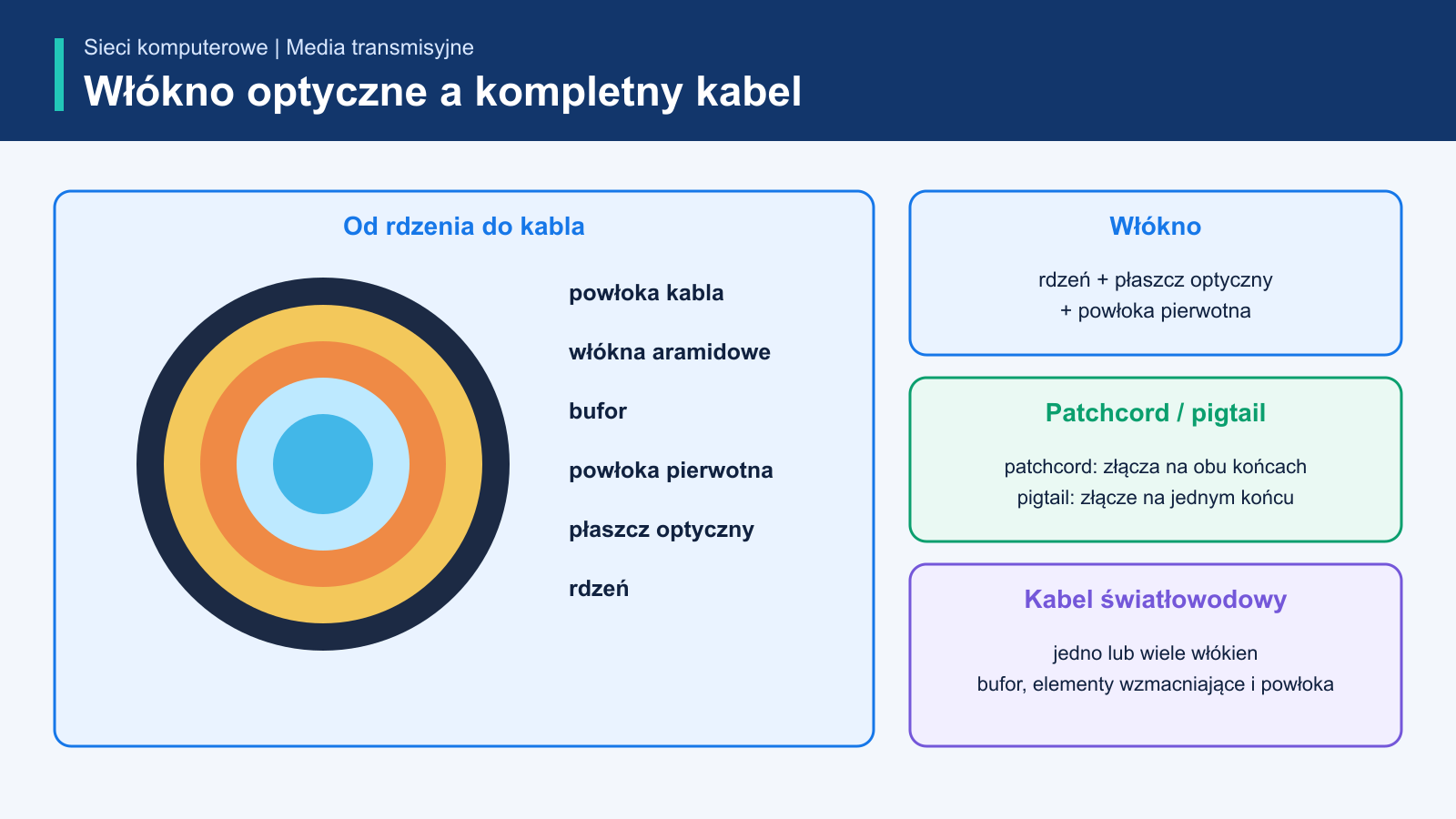

Warstwy włókna optycznego i kabla: rdzeń, płaszcz optyczny, powłoka pierwotna, bufor, włókna aramidowe i powłoka kabla — Samo włókno, kabel wielowłóknowy, patchcord i pigtail są różnymi elementami toru optycznego.

10

Włókna wielomodowe i jednomodowe

OM1–OM5 opisują rodziny włókien wielomodowych, a OS1 i OS2 włókna jednomodowe. Umowny przebieg promieni na diagramie służy wyjaśnieniu modów propagacji i nie przedstawia fizycznej skali rdzenia.

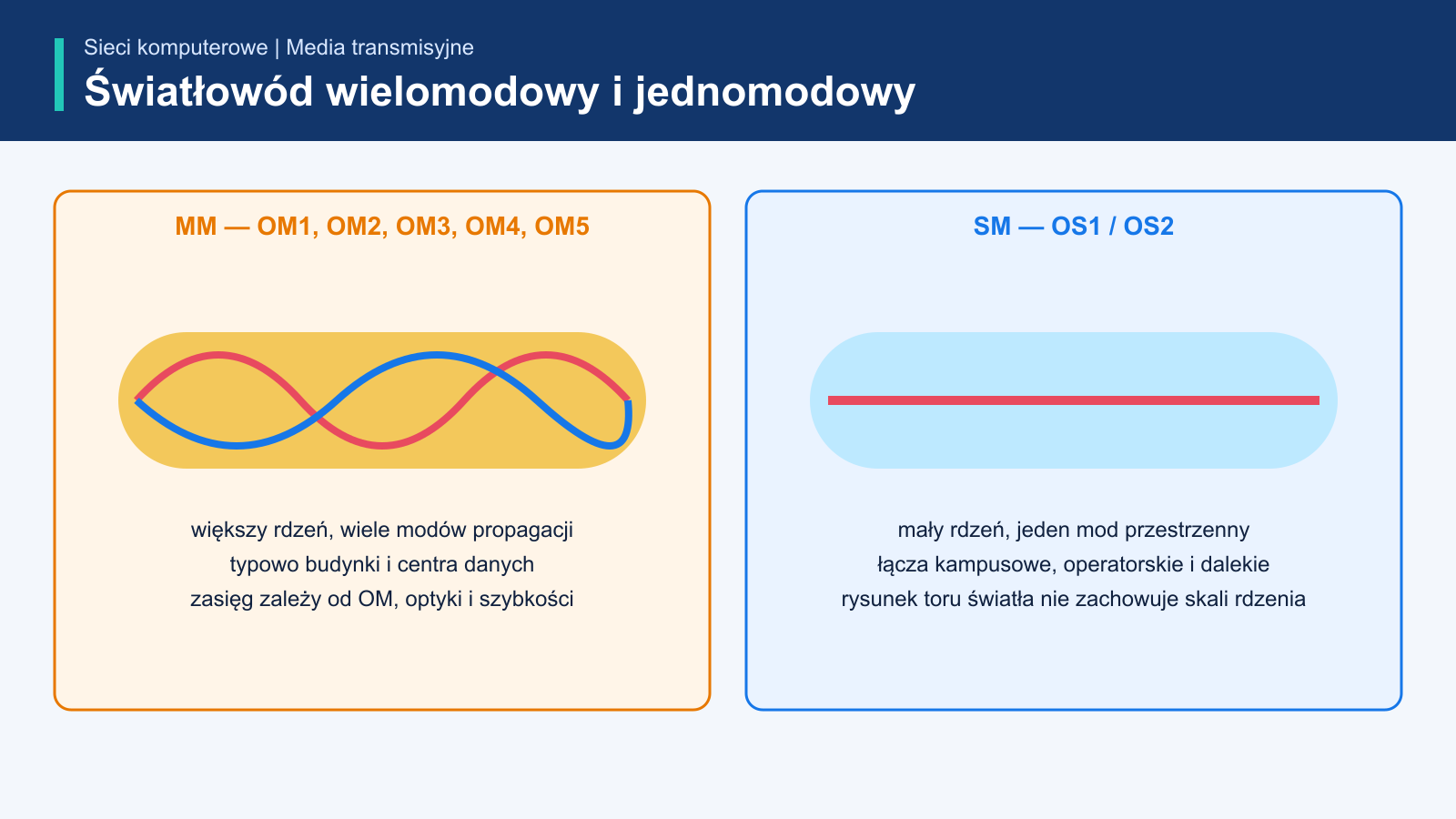

Porównanie włókien wielomodowych OM1 do OM5 oraz jednomodowych OS1 i OS2 wraz z umownym torem światła — Klasa włókna, długość fali i zastosowany moduł optyczny wspólnie określają dopuszczalny zasięg i szybkość.

11

Złącza, spawy i przełącznice

Spaw termiczny łączy przygotowane włókna, a osłona zabezpiecza miejsce połączenia. Kaseta i przełącznica ODF organizują zapas włókien, spawy, adaptery i oznaczenia potrzebne podczas serwisu.

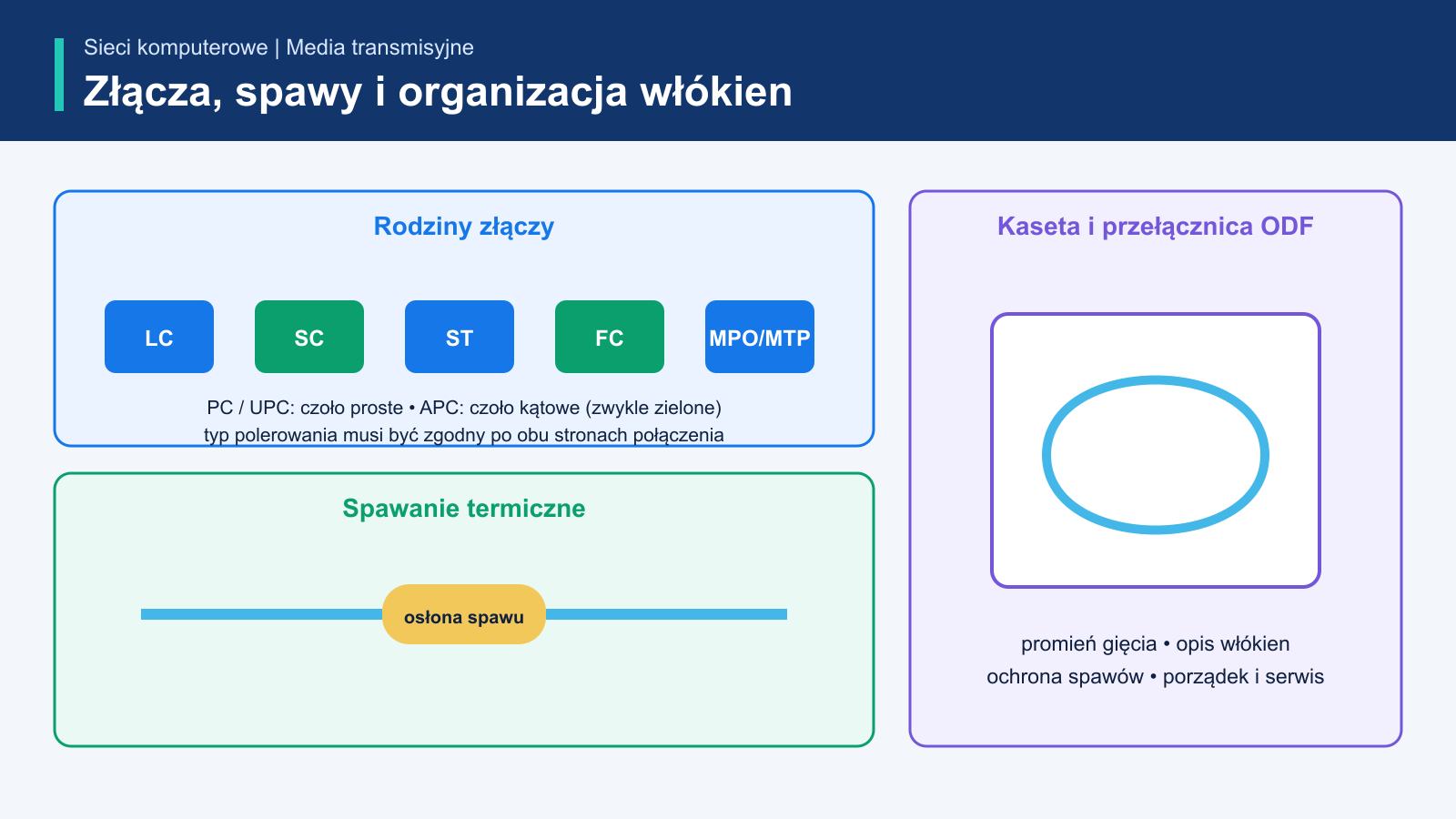

Złącza LC, SC, ST, FC i MPO MTP, typy polerowania PC UPC APC oraz spaw z osłoną w kasecie ODF — Niezawodny tor wymaga zgodnych interfejsów, czystych czół złączy, ochrony spawów i zachowania promieni gięcia.

12

Konstrukcje kabli światłowodowych

Rozwiązania wewnętrzne i zewnętrzne różnią się ochroną włókien, materiałem powłoki i odpornością środowiskową. Kabel opancerzony, ziemny lub samonośny ADSS powinien mieć wyraźne dopuszczenie producenta do danego sposobu instalacji.

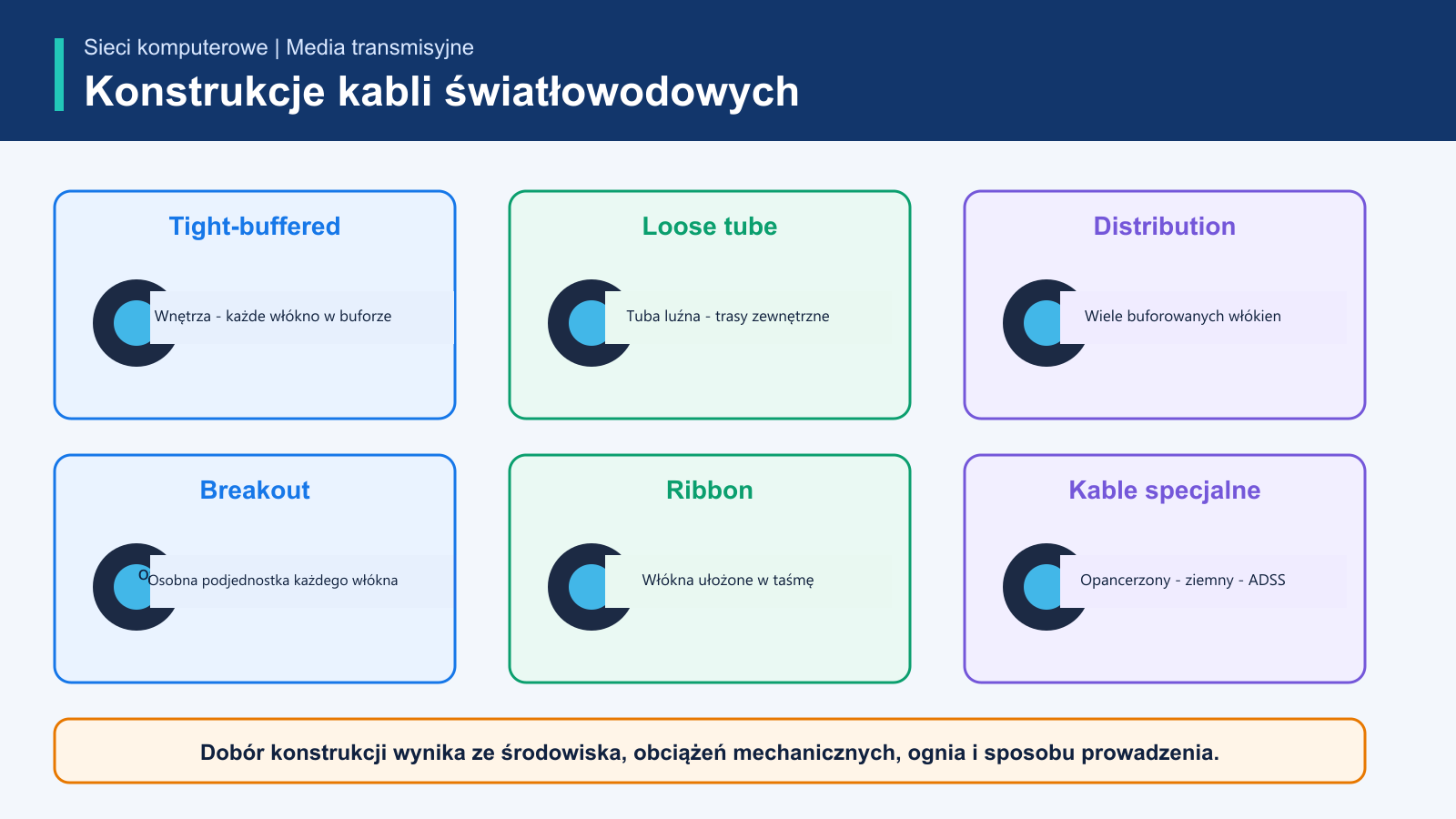

Porównanie kabli tight buffered, loose tube, distribution, breakout, ribbon, opancerzonych, ziemnych i napowietrznych ADSS — Konstrukcję kabla dobiera się do środowiska, wymaganej odporności mechanicznej, reakcji na ogień oraz sposobu prowadzenia.

15

Wi-Fi jako medium radiowe

Przeszkody tłumią sygnał, odbicia tworzą wiele dróg propagacji, a sąsiednie transmisje zwiększają interferencje. Projekt sieci obejmuje dobór pasma i kanału, rozmieszczenie punktów dostępowych oraz ocenę liczby i możliwości klientów.

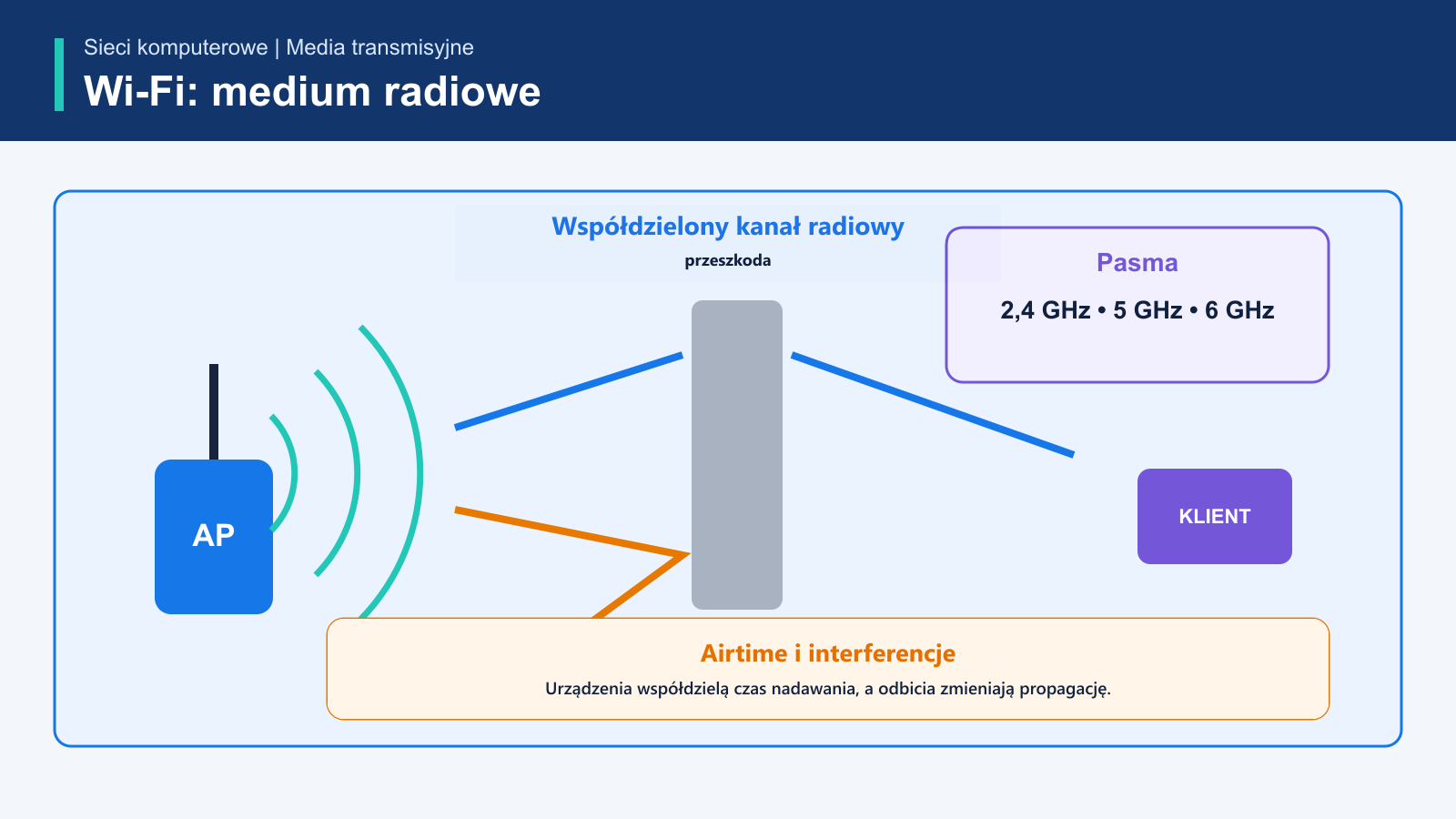

Punkt dostępowy wysyłający fale radiowe do klienta w pasmach 2,4, 5 i 6 GHz z przeszkodami, odbiciami i interferencjami — Wi-Fi nie ma przekroju przewodu: medium stanowi fala elektromagnetyczna, a urządzenia w kanale współdzielą czas nadawania.

Wykonanie i pomiary

Ekranowany tor jest systemem

Potrzebne są kompatybilne ekranowane patchcordy, moduły keystone, gniazda i patch panel. Ekran należy zakończyć zgodnie z projektem systemu, zachowując jego ciągłość oraz wymagane połączenia wyrównawcze. Nie obowiązuje uniwersalna zasada „zawsze tylko z jednej strony” ani „zawsze z obu stron”.

Instalację planuje się zgodnie z ISO/IEC 11801, EN/PN-EN 50173, EN/PN-EN 50174 i EN 50310 oraz dokumentacją producenta. Ekranowanie nie zastępuje wymaganych odstępów od obwodów energetycznych. Po wykonaniu należy sprawdzić mapę połączeń, ciągłość ekranu i certyfikować tor limitem odpowiednim dla deklarowanej klasy.

Wymagania budowlane

Prawo, norma, projekt i dobra praktyka

Przepis prawa jest obowiązujący w swoim zakresie. Norma techniczna jest dokumentem normalizacyjnym; może stać się wiążąca przez powołanie w przepisie, umowie lub projekcie. Wymaganie projektowe wynika z konkretnego obiektu i uzgodnień, a dobra praktyka pomaga uzyskać niezawodny i serwisowalny tor, lecz sama nie jest ustawą.

Rozporządzenie (UE) 2024/3110 stosuje się zasadniczo od 8 stycznia 2026 r. i przewiduje przejście od rozporządzenia 305/2011 zależne od wdrażania wymagań dla rodzin produktów. Dla kabli objętych reakcją na ogień należy sprawdzać aktualną podstawę harmonizacji EN 50575, deklarację właściwości użytkowych i klasę CPR właściwą dla projektu, zamiast zakładać natychmiastowe wygaśnięcie wszystkich zasad 305/2011.

Polskie warunki techniczne dla budynków, w szczególności § 192b–192e, określają elementy instalacji telekomunikacyjnej i odwołują się do Polskiej Normy dotyczącej planowania i wykonania instalacji wewnątrz budynków. Zakres dla telekomunikacyjnych obiektów budowlanych reguluje dodatkowo rozporządzenie Ministra Cyfryzacji z 26 maja 2023 r.; przed realizacją trzeba sprawdzić aktualny tekst i przepisy właściwe dla obiektu.

Dokumentacja wykonawcza powinna określać separację od instalacji energetycznej, trasy i przepusty, odtworzenie wymaganej odporności ogniowej przejść, klasę CPR, promienie gięcia i siły naciągu, oznaczenia obu końców oraz limit certyfikacji. W torze ekranowanym dochodzą ciągłość ekranu, kompatybilny osprzęt i połączenia wyrównawcze zgodne z projektem oraz EN 50310.

Światłowód i radio

Pozostałe media

Światłowód przesyła światło, jest odporny na EMI i nadaje się do dużych odległości oraz przepustowości. Wi-Fi wykorzystuje współdzielone fale radiowe, dlatego wydajność zależy od pasma, kanału, przeszkód, zakłóceń i liczby klientów.

Zweryfikowano 24.08.2026

Źródła i status dokumentów

Tabela: Dokument, Status i zakres wykorzystania
Dokument	Status i zakres wykorzystania
ISO/IEC 11801-1:2017	opublikowana; dokument podstawowy z wymaganiami ogólnymi okablowania strukturalnego
ISO/IEC 11801-1:2017/Amd 1:2025	opublikowana poprawka Amendment 1; osobny dokument uzupełniający wydanie podstawowe
ISO/IEC 11801-1:2017/Amd 1:2025/Cor 1:2025	opublikowane Technical Corrigendum 1 do Amendment 1; osobny dokument korygujący
IEC 61156-5:2020, wydanie 3.0	opublikowana; kable poziome do 1000 MHz, konstrukcje ekranowane i nieekranowane
EN 50173-1:2018	wymagania ogólne europejskich systemów okablowania
EN 50174-1:2018+A1:2020 i EN 50174-2:2018	specyfikacja, zapewnienie jakości, planowanie i praktyka instalacyjna
EN 50310:2016+A1:2020	sieci połączeń wyrównawczych dla telekomunikacji; należy sprawdzić aktualne poprawki krajowe
EN 50575:2014+A1:2016	kable w obiektach budowlanych objęte wymaganiami reakcji na ogień CPR
IEEE 802.3bt-2018	zasilanie PoE czterema parami
Rozporządzenie (UE) 2024/3110	obowiązujący akt UE; zasadnicze stosowanie od 8 stycznia 2026 r. i przepisy przejściowe względem 305/2011
Warunki techniczne budynków, Dz.U. 2022 poz. 1225	obowiązujący tekst jednolity z późniejszymi zmianami; § 192b–192e dotyczą instalacji telekomunikacyjnych
Rozporządzenie Ministra Cyfryzacji, Dz.U. 2023 poz. 1040	warunki techniczne telekomunikacyjnych obiektów budowlanych

Materiały są parafrazą publicznych opisów zakresu norm i dokumentacji technicznej; nie kopiują treści płatnych norm. Przed projektem wykonawczym należy sprawdzić aktualne wydania PN-EN, poprawki krajowe i dokumentację wybranego systemu.
