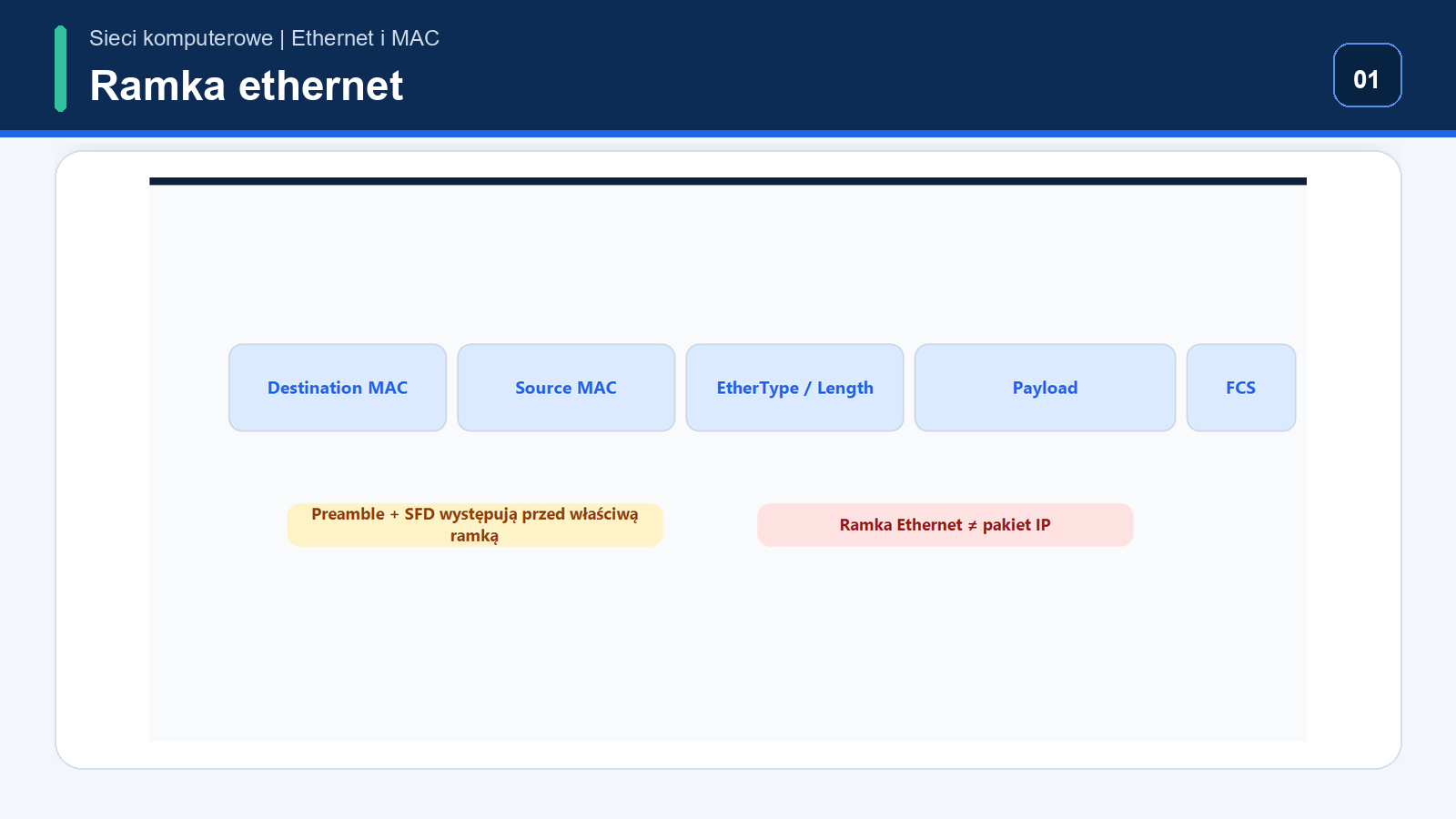

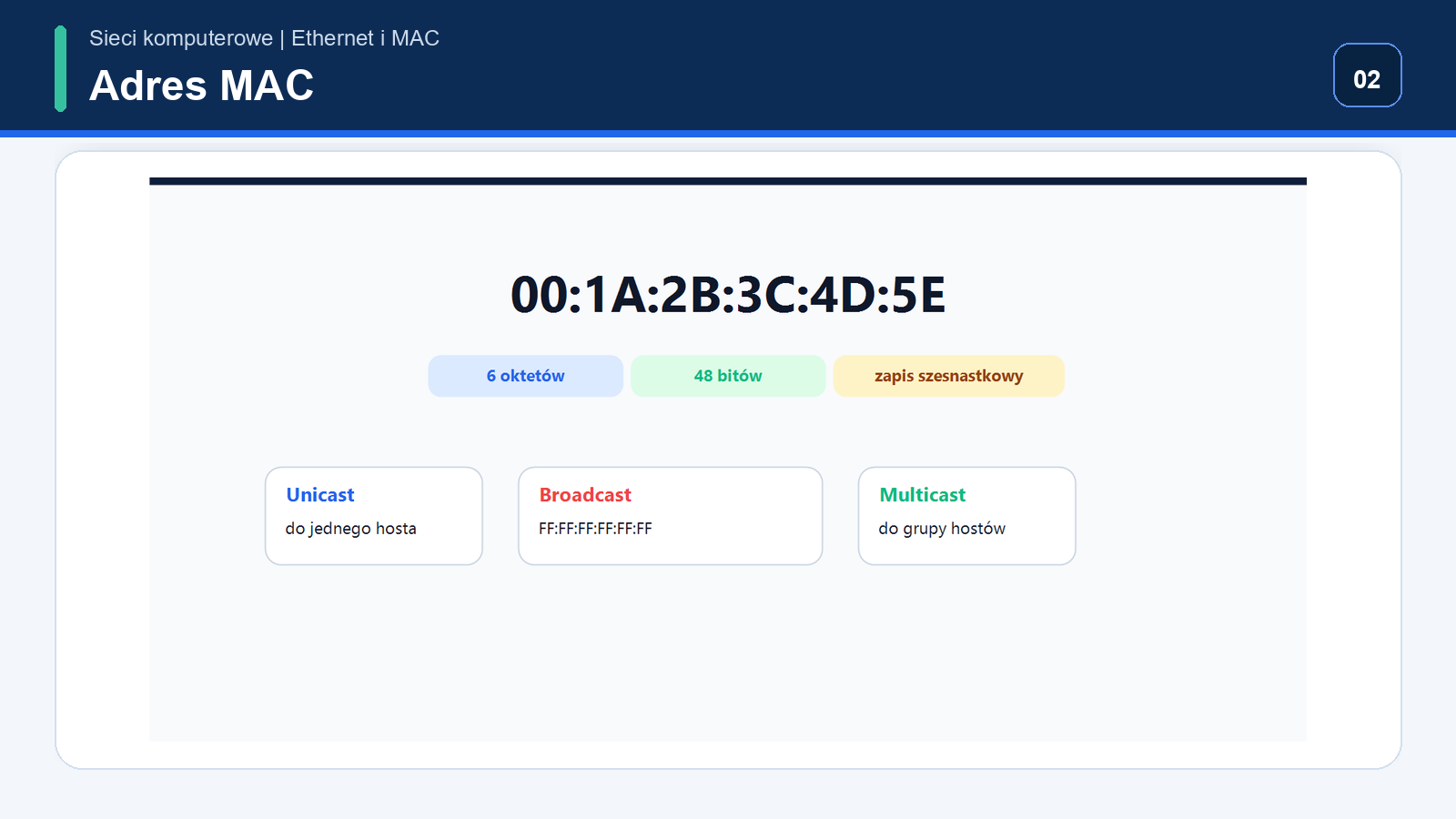

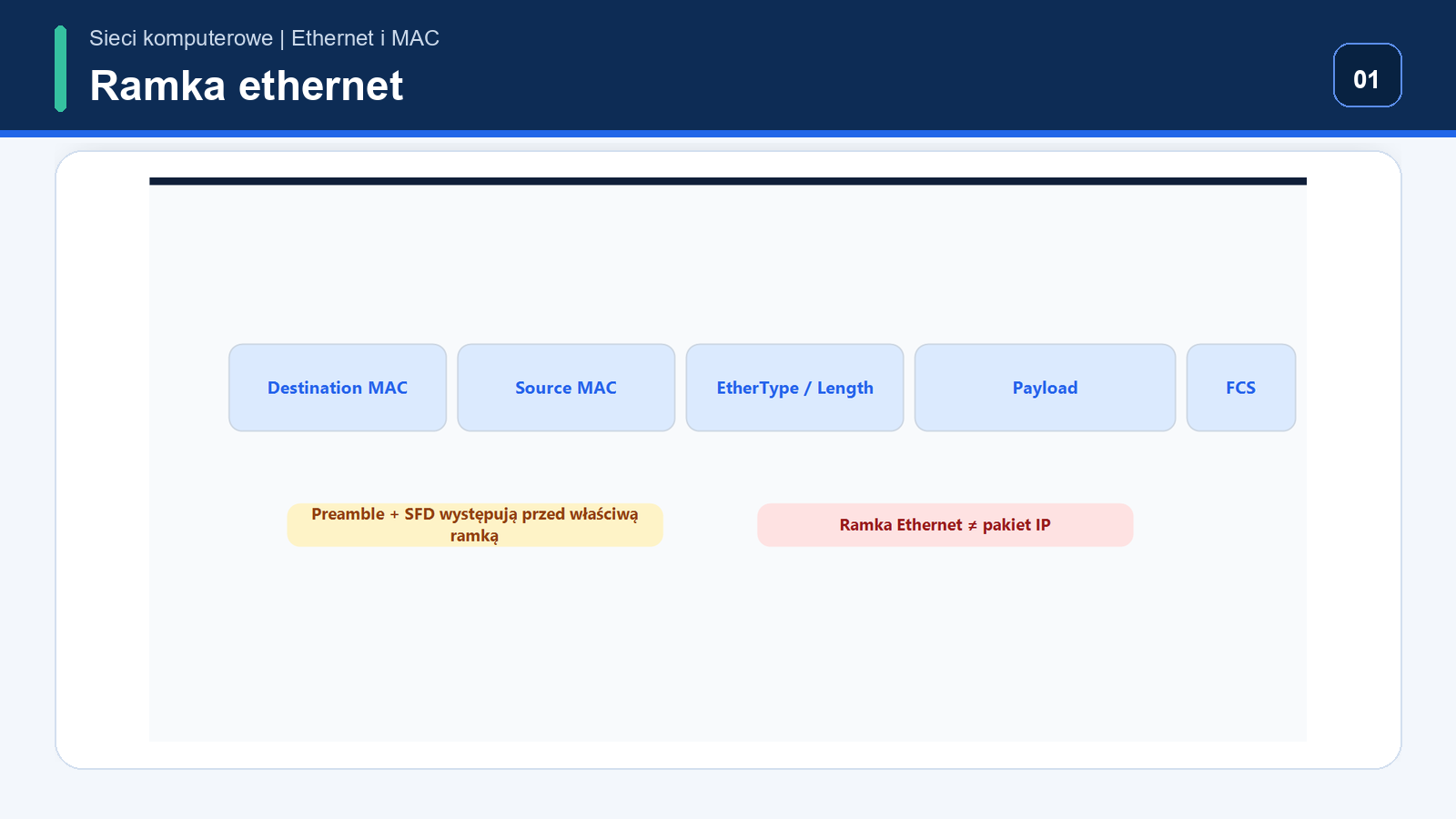

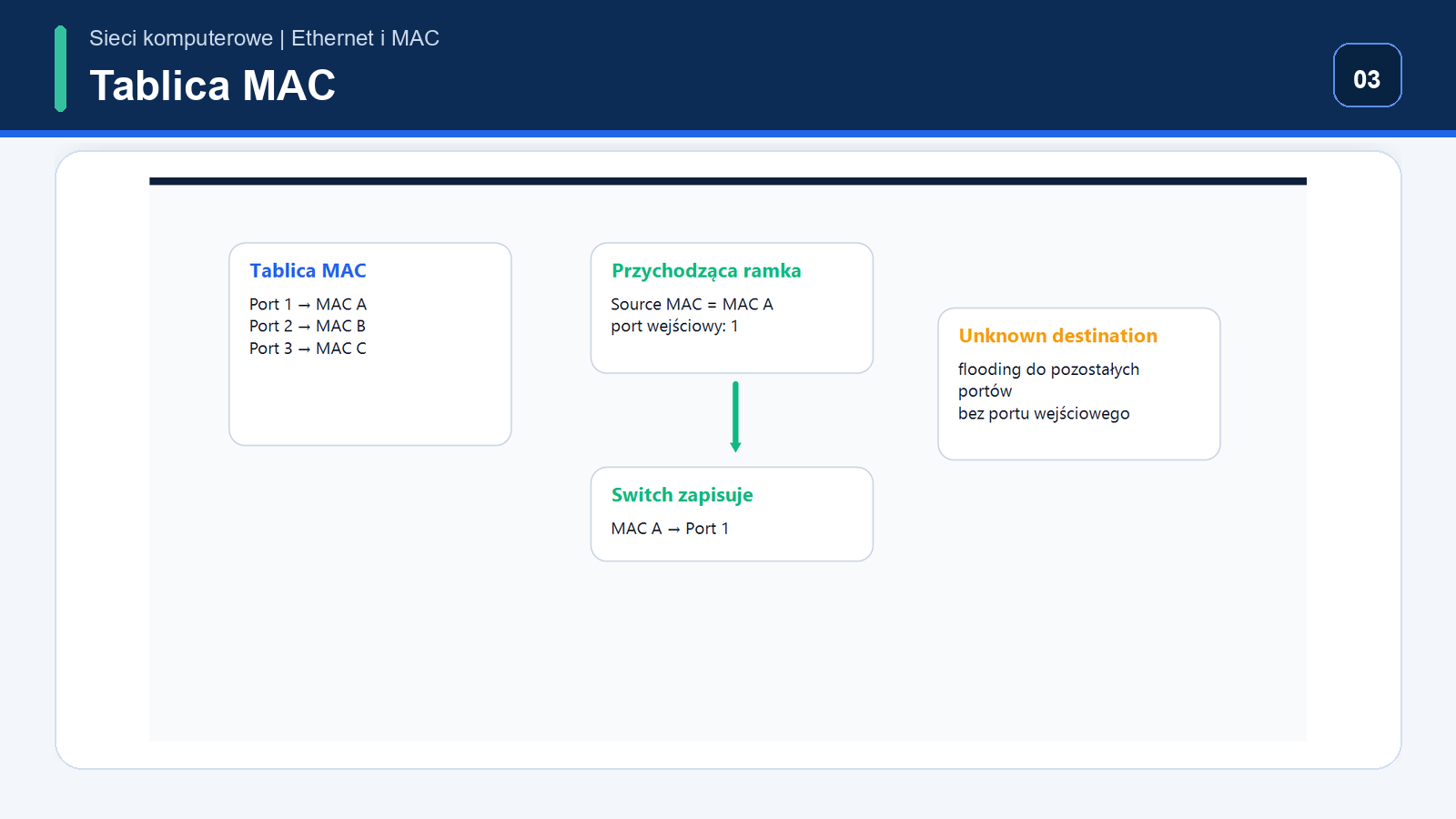

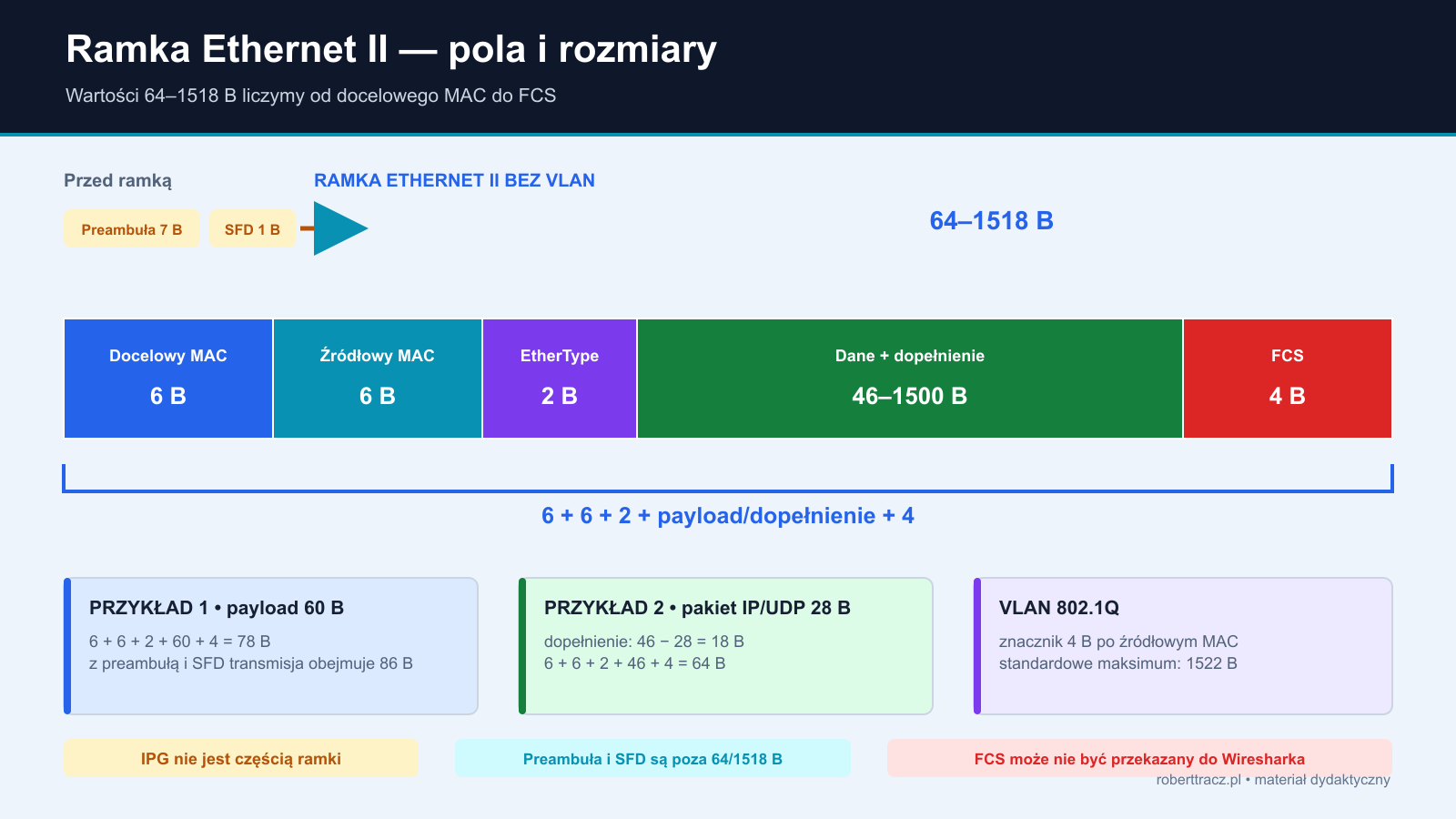

Budowa nietagowanej ramki Ethernet II
| Pole | Rozmiar | Znaczenie |
|---|---|---|
| Preambuła | 7 B | Synchronizuje odbiornik przed właściwą ramką. |
| SFD | 1 B | Oznacza początek pól ramki MAC. |
| Docelowy MAC | 6 B | Wskazuje odbiorcę, grupę albo broadcast w lokalnym L2. |
| Źródłowy MAC | 6 B | Wskazuje interfejs nadający ramkę. |
| EtherType | 2 B | Identyfikuje przenoszony protokół, np. IPv4 0x0800 lub ARP 0x0806. |
| Dane i dopełnienie | 46–1500 B | Przenosi PDU wyższej warstwy; krótki ładunek wymaga dopełnienia. |
| FCS | 4 B | Pozwala wykryć uszkodzenie ramki na łączu. |
| Przypadek | Obliczenie | Wynik | Zakres |
|---|---|---|---|
| Minimum Ethernet II | 6 + 6 + 2 + 46 + 4 | 64 B | Od docelowego MAC do FCS; bez preambuły i SFD. |
| Maksimum bez VLAN | 6 + 6 + 2 + 1500 + 4 | 1518 B | Standardowa nietagowana ramka od docelowego MAC do FCS. |
| Maksimum z IEEE 802.1Q | 1518 + 4 | 1522 B | Znacznik VLAN dodaje 4 B. |
Preambuła 7 B i SFD 1 B nie należą do wartości 64 B ani 1518 B. Przerwa międzyramkowa IPG zapewnia odstęp między transmisjami i nie jest częścią ramki.
W ramce tagowanej IEEE 802.1Q znacznik ma 4 B, dlatego standardowe maksimum rośnie z 1518 B do 1522 B. Nie należy mylić tego z dowolnymi ramkami jumbo, które zależą od środowiska.
