PT-07 — HSRP i redundancja bramy

Wymagane wcześniejsze laboratoria: PT-04.

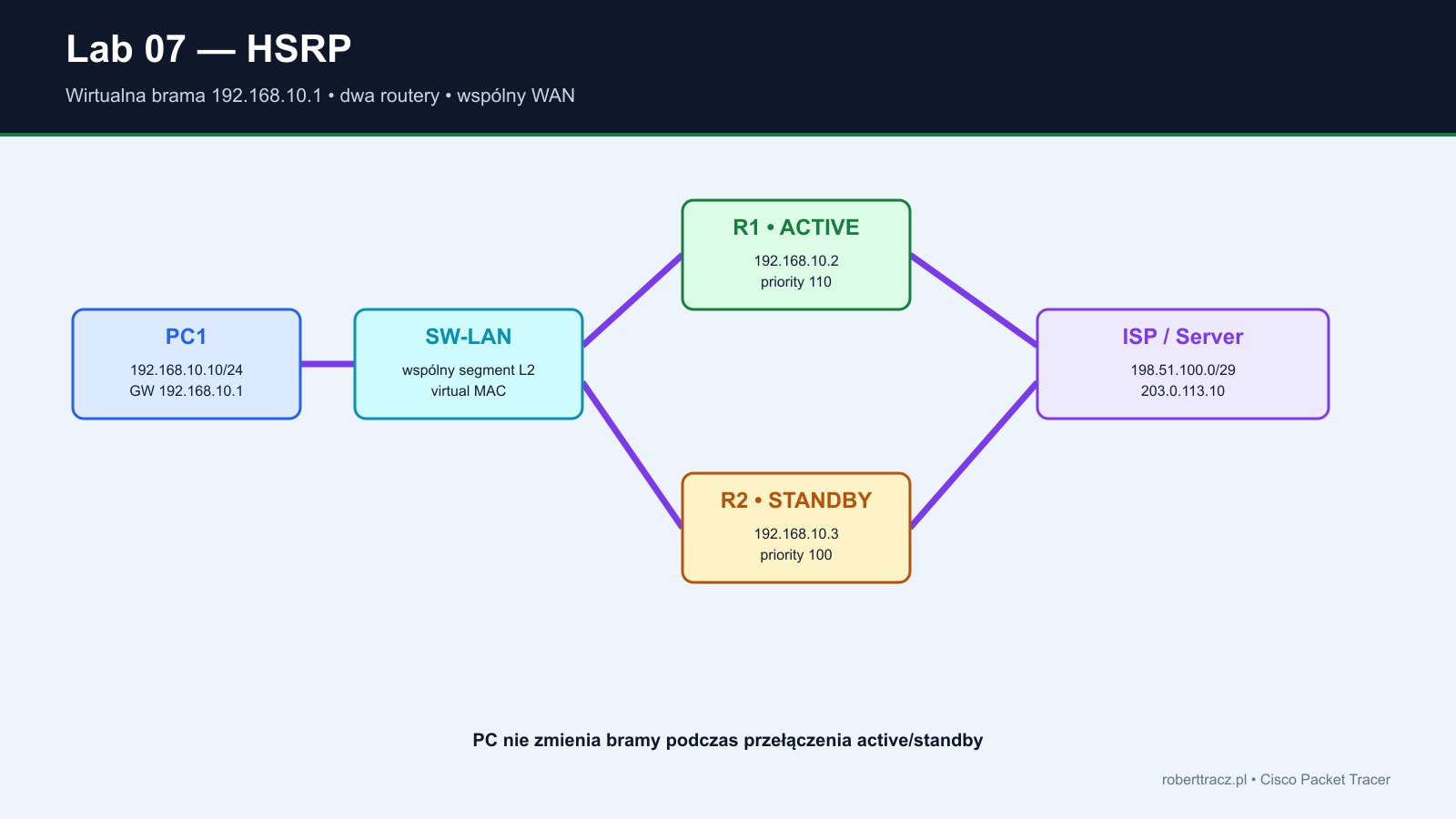

1. Połącz PC1, R1 i R2 do wspólnego SW-LAN.
2. Połącz oba routery z ISP przez wspólny segment WAN.
3. Skonfiguruj rzeczywiste adresy oraz OSPF zapewniający drogę powrotną z sieci serwera.
4. Ustaw PC1 bramę 192.168.10.1, nie adres fizyczny routera.
5. Sprawdź obsługę standby ? przed pełną konfiguracją.

Przy pierwszej pracy z IOS rozróżniaj tryb użytkownika Router>, uprzywilejowany Router#, konfigurację globalną Router(config)#, interfejsu Router(config-if)# i protokołu routingu Router(config-router)#.

Dostępność polecenia może zależeć od modelu urządzenia i wersji Packet Tracera. Gdy wariant szczegółowy nie jest rozpoznawany, użyj polecenia ogólnego: show ip ospf interface, show ip route, show running-config albo show standby. Na PC-PT polecenia arp -a, ipconfig /all i tracert także zależą od wersji; alternatywą są zwykłe ipconfig, ping oraz obserwacja ARP, ICMP i kolejnych urządzeń w Simulation Mode.

Router> enable
Router# configure terminal
Router(config)#
Router(config-if)#
Router(config-router)#
Router(config)# end
Router# copy running-config startup-config

interface GigabitEthernet0/0
 ip address 192.168.10.2 255.255.255.0
 standby 10 ip 192.168.10.1
 standby 10 priority 110
 standby 10 preempt
 standby 10 track GigabitEthernet0/1 20
 no shutdown

interface GigabitEthernet0/0
 ip address 192.168.10.3 255.255.255.0
 standby 10 ip 192.168.10.1
 standby 10 priority 100
 standby 10 preempt
 no shutdown
end
show standby brief

! R1
interface GigabitEthernet0/1
 ip address 198.51.100.2 255.255.255.248
 no shutdown
router ospf 1
 router-id 1.1.1.1
 network 192.168.10.0 0.0.0.255 area 0
 network 198.51.100.0 0.0.0.7 area 0
 passive-interface GigabitEthernet0/0

! R2
interface GigabitEthernet0/1
 ip address 198.51.100.3 255.255.255.248
 no shutdown
router ospf 1
 router-id 2.2.2.2
 network 192.168.10.0 0.0.0.255 area 0
 network 198.51.100.0 0.0.0.7 area 0
 passive-interface GigabitEthernet0/0

! ISP
interface GigabitEthernet0/0
 ip address 198.51.100.1 255.255.255.248
 no shutdown
interface GigabitEthernet0/1
 ip address 203.0.113.1 255.255.255.0
 no shutdown
router ospf 1
 router-id 3.3.3.3
 network 198.51.100.0 0.0.0.7 area 0
 network 203.0.113.0 0.0.0.255 area 0
 passive-interface GigabitEthernet0/1

show ip ospf neighbor
show ip route
ping 203.0.113.10

show standby
show standby brief
show track

Rezultaty

• R1 jest active, R2 standby, a ISP zna trasę OSPF do LAN przez oba sprawne routery.
• Po awarii R2 przejmuje rolę, niedostępna ścieżka OSPF zostaje wycofana, a klient nadal używa 192.168.10.1.
• Po powrocie R1 odzyskuje rolę tylko przy preempt i wyższym efektywnym priorytecie.

Praca w Simulation Mode

1. Uruchom ciągły ping PC1 → Server-PUBLIC.
2. Odczytaj active/standby.
3. Wykonaj shutdown interfejsu LAN R1.
4. Obserwuj przejęcie roli i utracone odpowiedzi.
5. Przywróć R1 i porównaj zachowanie z preempt oraz bez preempt.
6. Wyłącz śledzony WAN R1 i obserwuj obniżenie priorytetu.

Co dzieje się z pakietem?

1. PC1 wykonuje ARP dla virtual IP i otrzymuje virtual MAC grupy.
2. Router active odbiera ramki przeznaczone dla wirtualnej bramy.
3. Standby monitoruje grupę, ale normalnie nie przekazuje ruchu wychodzącego klienta.
4. OSPF zapewnia drogę powrotną i wycofuje ścieżkę przez router, który utracił odpowiedni interfejs.
5. Po awarii standby przejmuje virtual IP/MAC, a klient nie zmienia konfiguracji bramy.

Procedura diagnostyczna

1. Sprawdź wspólny segment L2 i adresy rzeczywiste.
2. Porównaj group ID oraz virtual IP.
3. Sprawdź priority, state i preempt.
4. Sprawdź stan śledzonego interfejsu i efektywny priorytet.
5. Oddziel działanie HSRP od tras do serwera.
6. Po naprawie testuj awarię i powrót.

Zadania samodzielne

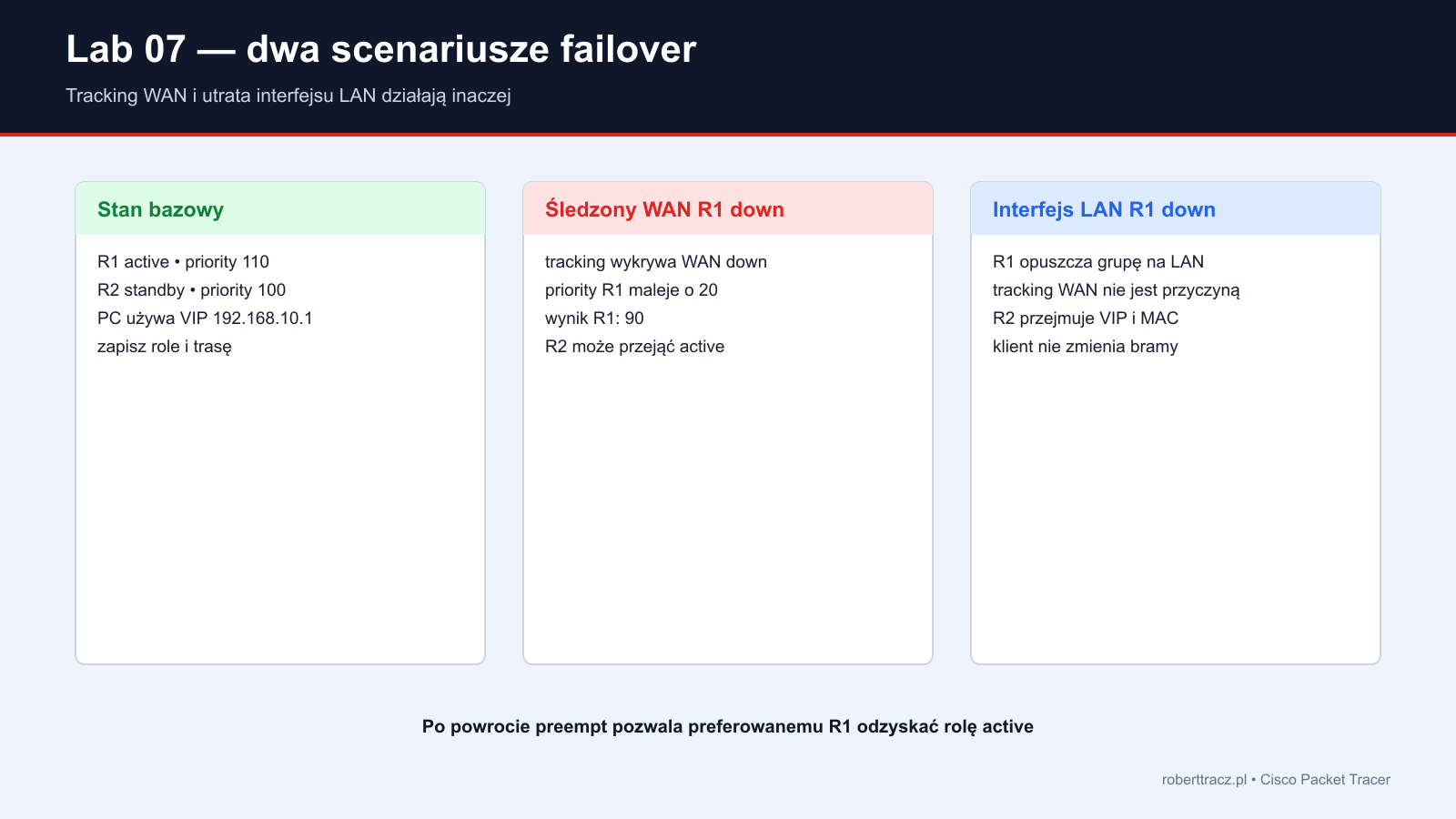

• Porównaj failover po awarii LAN i po tracking WAN.
• Usuń preempt na R1, przywróć router i zapisz różnicę.
• Wyjaśnij, dlaczego sama redundancja bramy nie gwarantuje pełnej redundancji routingu WAN.

Przywrócenie

1. Włącz interfejs LAN i WAN R1.
2. Przywróć priority 110, preempt i tracking decrement 20.
3. Przywróć group 10 oraz VIP 192.168.10.1 na obu routerach.
4. Ustaw PC1 bramę na VIP i potwierdź role.

Zapis

1. Wykonaj copy running-config startup-config na każdym urządzeniu IOS, jeżeli konfiguracja ma pozostać po restarcie urządzenia.
2. Wybierz File > Save As i zapisz plik pod nazwą zawierającą numer laboratorium oraz nazwisko.
3. Zapisz osobną kopię stanu bazowego przed wprowadzaniem usterek oraz kopię końcową po pełnej weryfikacji.
4. Ponownie otwórz zapisany plik .pkt i wykonaj przynajmniej jeden test kontrolny.

Checklista ukończenia

• Model obsługuje HSRP.
• R1 active, R2 standby.
• VIP jest bramą PC1.
• Failover LAN i tracking WAN wykonano.
• Porównano preempt i brak preempt.

Pytania kontrolne

1. Dlaczego wyższy priorytet nie zawsze natychmiast odzyskuje active?
2. Co daje virtual MAC?
3. Jak tracking wpływa na efektywny priorytet?
4. Czym HSRP różni się od VRRP?

Zadanie domowe lub rozszerzenie

• Zaprojektuj HSRP dla drugiego VLAN-u z odwróconymi rolami R1/R2.
• Opisz, jakie dodatkowe mechanizmy są potrzebne do redundancji całej drogi WAN.

Kryteria zaliczenia

• Topologia i adresacja są zgodne z tabelami, bez nakładających się podsieci.
• Konfiguracja jest zapisana, a polecenia weryfikacyjne potwierdzają oczekiwany stan.
• Student potrafi wskazać przyczynę co najmniej dwóch usterek na podstawie objawów.
• Raport zawiera wyniki testów, wnioski i nazwy użytych poleceń, a nie wyłącznie zrzuty ekranu.

Pliki zawierają plan, checklistę i konfiguracje zgodne z tą stroną. Plików .pkt nie udajemy: topologię należy zbudować i zapisać ręcznie w Packet Tracerze.
