PT-01 — IPv4, MAC, ARP, ICMP i diagnostyka

Sieci

Pierwsza topologia Packet Tracera: skonfiguruj dwa segmenty LAN i zobacz, dlaczego komunikacja lokalna oraz zdalna używają innych docelowych adresów MAC.

początkujący75–90 minCisco Packet TracerIPv4ARPICMP

Cele edukacyjne

Co wykonasz w tym laboratorium

  • Zbudować topologię z routerem, dwoma przełącznikami i trzema komputerami.
  • Skonfigurować IPv4, maski i bramy domyślne w dwóch sieciach /24.
  • Porównać ARP oraz ICMP dla celu lokalnego i zdalnego.
  • Odczytać tablice MAC, ARP i stan interfejsów.

Wymagania wstępne

  • Aktualna wspierana wersja Cisco Packet Tracer z oficjalnej strony Cisco; instrukcje przygotowano dla linii 8.x.
  • Umiejętność rozpoznania adresu IPv4, maski i bramy domyślnej.
  • Własny katalog roboczy oraz notatnik do zapisania wyników i usterek.

Zalecana wersja: aktualna wspierana wersja dostępna na oficjalnej stronie Cisco; instrukcje przygotowano dla linii 8.x. Nazwy portów i dostępność części poleceń mogą zależeć od modelu i wersji symulatora.

Projekt

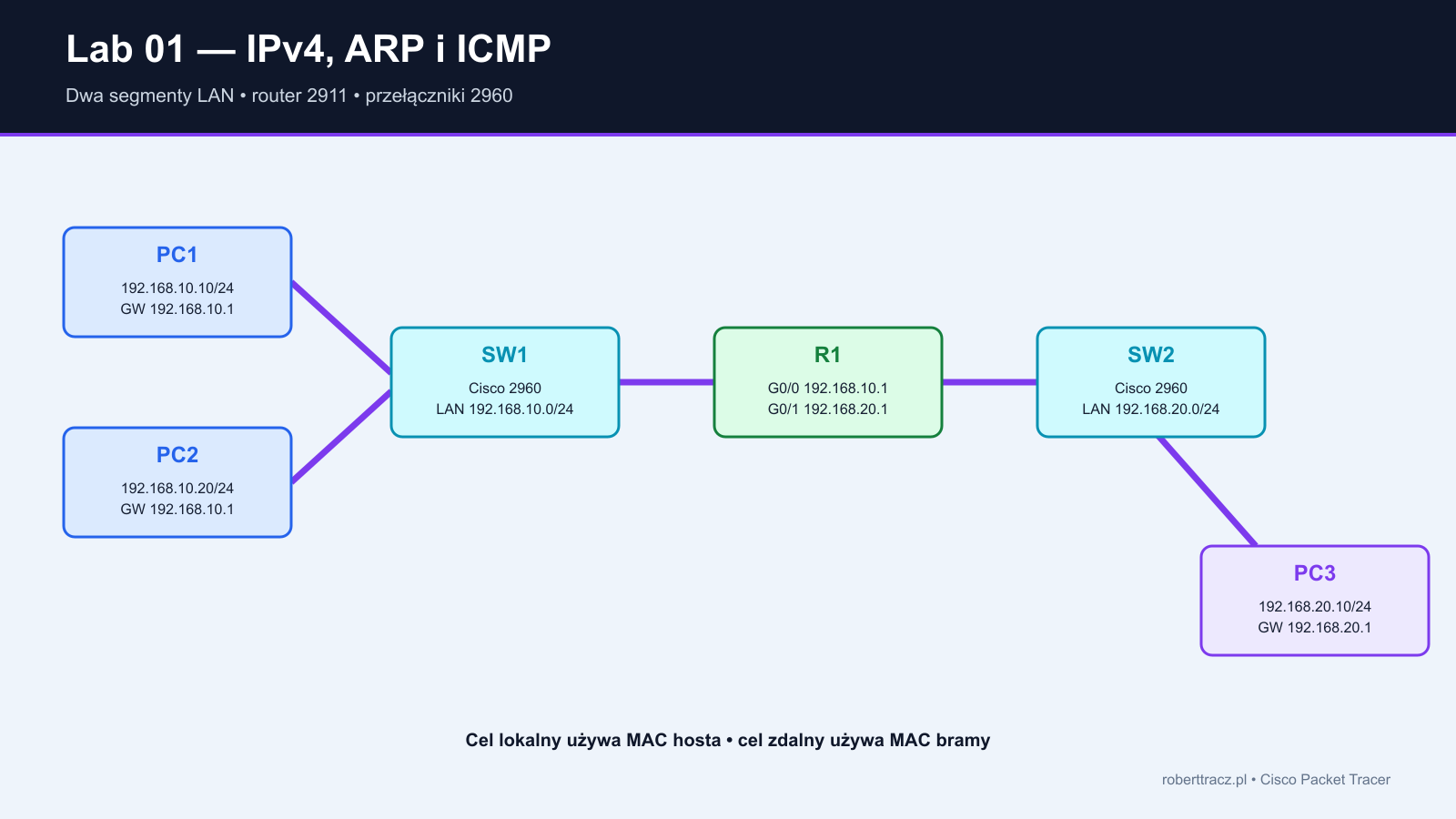

Urządzenia, połączenia i plan adresacji

Dwa segmenty LAN pozwalają porównać komunikację lokalną i zdalną.
Urządzenia PT-01
NazwaModelLiczbaRola
R1Cisco 29111routing między LAN
SW1/SW2Cisco 29602dostęp L2
PC1–PC3PC-PT3hosty testowe
Połączenia PT-01
OdPortDoPort / medium
PC1FastEthernet0SW1Fa0/1, copper straight-through
PC2FastEthernet0SW1Fa0/2, copper straight-through
SW1Gi0/1R1Gi0/0
R1Gi0/1SW2Gi0/1
SW2Fa0/1PC3FastEthernet0

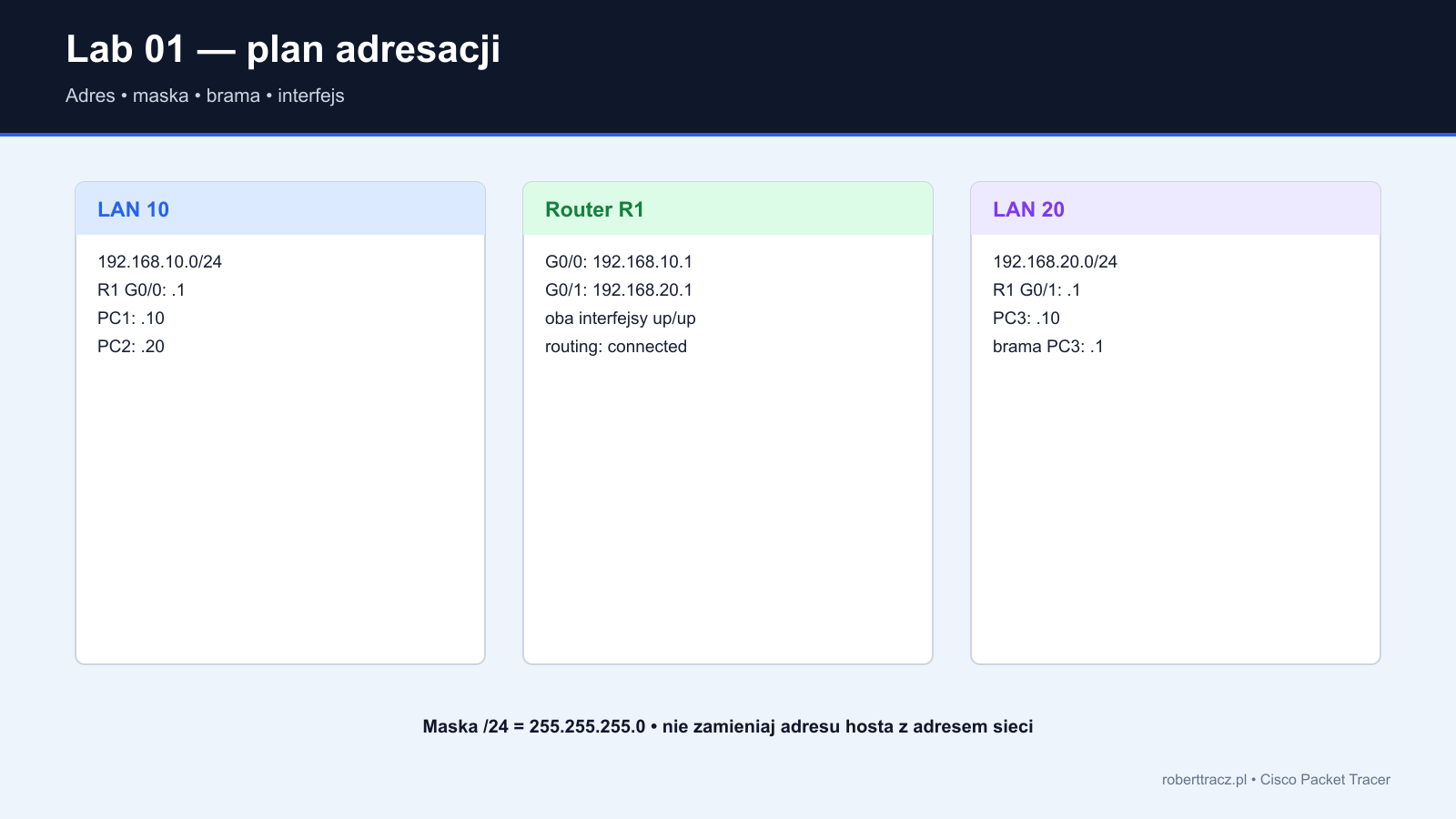

Plan adresacji PT-01
UrządzenieInterfejsIPv4 / maskaBrama
R1G0/0192.168.10.1 /24—
R1G0/1192.168.20.1 /24—
PC1Fa0192.168.10.10 /24192.168.10.1
PC2Fa0192.168.10.20 /24192.168.10.1
PC3Fa0192.168.20.10 /24192.168.20.1

Wymagane wcześniejsze laboratoria: brak; jest to laboratorium otwierające serię.

Krok po kroku

Zbuduj topologię

  1. Umieść router 2911, dwa przełączniki 2960 i trzy komputery zgodnie z diagramem.
  2. Połącz hosty i router z przełącznikami przewodami prostymi; Auto-Connect jest dopuszczalny po sprawdzeniu wybranych portów.
  3. Nadaj urządzeniom czytelne nazwy R1, SW1, SW2, PC1, PC2 i PC3.
  4. Skonfiguruj adresy hostów w Desktop > IP Configuration.
  5. Skonfiguruj oba interfejsy routera i wykonaj no shutdown.

Cisco IOS

Skonfiguruj urządzenia

Przy pierwszej pracy z IOS rozróżniaj tryb użytkownika Router>, uprzywilejowany Router#, konfigurację globalną Router(config)#, interfejsu Router(config-if)# i protokołu routingu Router(config-router)#.

Dostępność polecenia może zależeć od modelu urządzenia i wersji Packet Tracera. Gdy wariant szczegółowy nie jest rozpoznawany, użyj polecenia ogólnego: show ip ospf interface, show ip route, show running-config albo show standby. Na PC-PT polecenia arp -a, ipconfig /all i tracert także zależą od wersji; alternatywą są zwykłe ipconfig, ping oraz obserwacja ARP, ICMP i kolejnych urządzeń w Simulation Mode.

Router> enable
Router# configure terminal
Router(config)#
Router(config-if)#
Router(config-router)#
Router(config)# end
Router# copy running-config startup-config

Router R1

Interfejsy są bramami swoich podsieci. Nazwy interfejsów potwierdź poleceniem show ip interface brief.

enable
configure terminal
hostname R1
interface GigabitEthernet0/0
 description LAN-10
 ip address 192.168.10.1 255.255.255.0
 no shutdown
exit
interface GigabitEthernet0/1
 description LAN-20
 ip address 192.168.20.1 255.255.255.0
 no shutdown
end

Pierwsze polecenia kontrolne

Tablica MAC przełącznika powstaje podczas odbierania ramek, a cache ARP przechowuje odwzorowania IPv4–MAC.

R1# show ip interface brief
R1# show arp
SW1# show mac address-table
PC> ipconfig
PC> arp -a
PC> ping 192.168.10.20
PC> ping 192.168.20.10
Każdy host używa interfejsu R1 w swojej podsieci jako bramy.

Oczekiwany wynik

Zweryfikuj konfigurację

Weryfikacja PT-01
PolecenieMiejsceOczekiwany wynik
show ip interface briefR1G0/0 i G0/1 up/up
show arpR1wpisy hostów po wykonaniu ping
show mac address-tableSW1/SW2dynamiczne adresy MAC przy właściwych portach
pingPC1odpowiedź PC2 i PC3
arp -aPC1MAC PC2 dla celu lokalnego i MAC bramy dla ruchu zdalnego, jeśli polecenie jest dostępne

Rezultaty

  • PC1 komunikuje się z PC2 bez udziału routingu L3.
  • PC1 komunikuje się z PC3 przez R1.
  • Pierwszy ping może poczekać na ARP lub utracić pierwszą odpowiedź w symulacji.

Obserwacja protokołów

Simulation Mode i droga pakietu

Praca w Simulation Mode

  1. Przełącz widok z Realtime na Simulation.
  2. Pozostaw filtry ARP i ICMP.
  3. Usuń zdarzenia i wyślij pierwszy ping PC1 → PC2.
  4. Użyj Capture/Forward, aby zobaczyć ARP Request, ARP Reply, ICMP Echo Request i Echo Reply.
  5. Powtórz PC1 → PC3 i porównaj docelowy MAC pierwszej ramki.

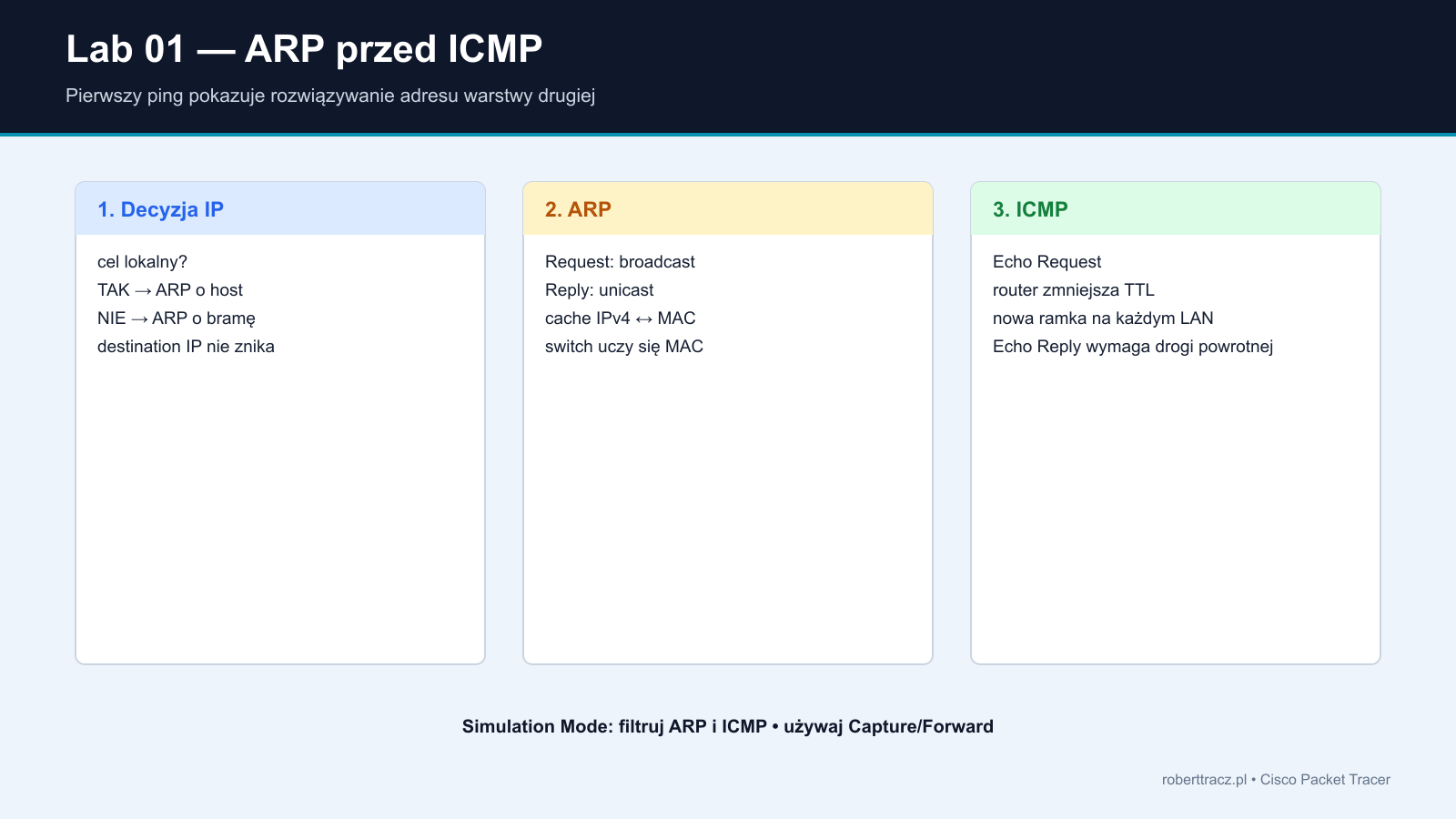

Co dzieje się z pakietem?

  1. PC1 porównuje cel z własną maską.
  2. Dla PC2 wykonuje ARP o adres PC2 i wysyła ramkę bezpośrednio.
  3. Dla PC3 wykonuje ARP o 192.168.10.1, lecz destination IP nadal wskazuje PC3.
  4. R1 usuwa ramkę wejściową, zmniejsza TTL, wybiera trasę connected i buduje nową ramkę do PC3.
ARP ustala cel ramki na bieżącym segmencie, a ICMP działa na poziomie IP.

Kontrolowane awarie

Diagnostyka i zadania samodzielne

Kontrolowane usterki PT-01
UsterkaObjawNarzędzieNaprawa
Błędna maska PC2niespójna decyzja lokalny/zdalnyipconfig, porównanie planuprzywróć /24
Brak bramy PC3lokalny ping działa, zdalny nieipconfigustaw 192.168.20.1
shutdown G0/1LAN 20 niedostępnyshow ip interface briefno shutdown
Błędny adres PC1brak łączności z LAN 10ipconfigustaw 192.168.10.10/24

Procedura diagnostyczna

  1. Sprawdź stan portów i diody połączeń.
  2. Porównaj adres, maskę i bramę z planem.
  3. Wykonaj ping do własnego IP, partnera w LAN i bramy.
  4. Sprawdź ARP i tablicę MAC.
  5. Sprawdź interfejsy oraz tablicę routingu R1.
  6. Po naprawie powtórz oba kierunki komunikacji.

Zadania samodzielne

  • Zapisz MAC PC1, PC2 oraz R1 G0/0 i wskaż, który trafia do ramki dla każdego testu.
  • Porównaj tablicę MAC przed i po ruchu.
  • Wyjaśnij, dlaczego router zmienia nagłówek L2, ale nie docelowy IPv4.

Bezpieczna praca

Rollback i zapis projektu

Przed awarią zapisz stan bazowy. Cofaj tylko zmianę wprowadzoną w danym scenariuszu i ponownie wykonuj pełną walidację.

Przywrócenie

  1. Przywróć poprawną maskę PC2 i bramę PC3.
  2. Włącz oba interfejsy R1 poleceniem no shutdown.
  3. Usuń błędny adres PC1 i wpisz wartość z planu.
  4. Wyczyść listę zdarzeń Simulation Mode i wykonaj test bazowy.

Zapis

  1. Wykonaj copy running-config startup-config na każdym urządzeniu IOS, jeżeli konfiguracja ma pozostać po restarcie urządzenia.
  2. Wybierz File > Save As i zapisz plik pod nazwą zawierającą numer laboratorium oraz nazwisko.
  3. Zapisz osobną kopię stanu bazowego przed wprowadzaniem usterek oraz kopię końcową po pełnej weryfikacji.
  4. Ponownie otwórz zapisany plik .pkt i wykonaj przynajmniej jeden test kontrolny.

Oddanie pracy

Checklista, pytania i kryteria

Checklista ukończenia

  • Topologia odpowiada diagramowi.
  • Pięć interfejsów ma właściwe adresy.
  • Ping lokalny i zdalny działa.
  • Zapisano MAC oraz wpisy ARP.
  • Przeanalizowano ARP i ICMP w Simulation Mode.
  • Wykryto i cofnięto cztery usterki.

Pytania kontrolne

  1. Dlaczego PC1 pyta o MAC bramy, gdy ping kieruje do PC3?
  2. Co zmienia router w pakiecie IPv4 podczas przekazywania?
  3. Skąd switch wie, na który port wysłać unicast?
  4. Dlaczego pierwszy ping może zachowywać się inaczej od kolejnych?

Zadanie domowe lub rozszerzenie

  • Dodaj PC4 do LAN 20 i udokumentuj, jakie nowe wpisy pojawiają się w ARP i CAM.
  • Porównaj wynik po ręcznym wyczyszczeniu tablicy MAC i cache ARP.

Kryteria zaliczenia

  • Topologia i adresacja są zgodne z tabelami, bez nakładających się podsieci.
  • Konfiguracja jest zapisana, a polecenia weryfikacyjne potwierdzają oczekiwany stan.
  • Student potrafi wskazać przyczynę co najmniej dwóch usterek na podstawie objawów.
  • Raport zawiera wyniki testów, wnioski i nazwy użytych poleceń, a nie wyłącznie zrzuty ekranu.
